Прокладка электропроводки в лотке за подвесным потолком

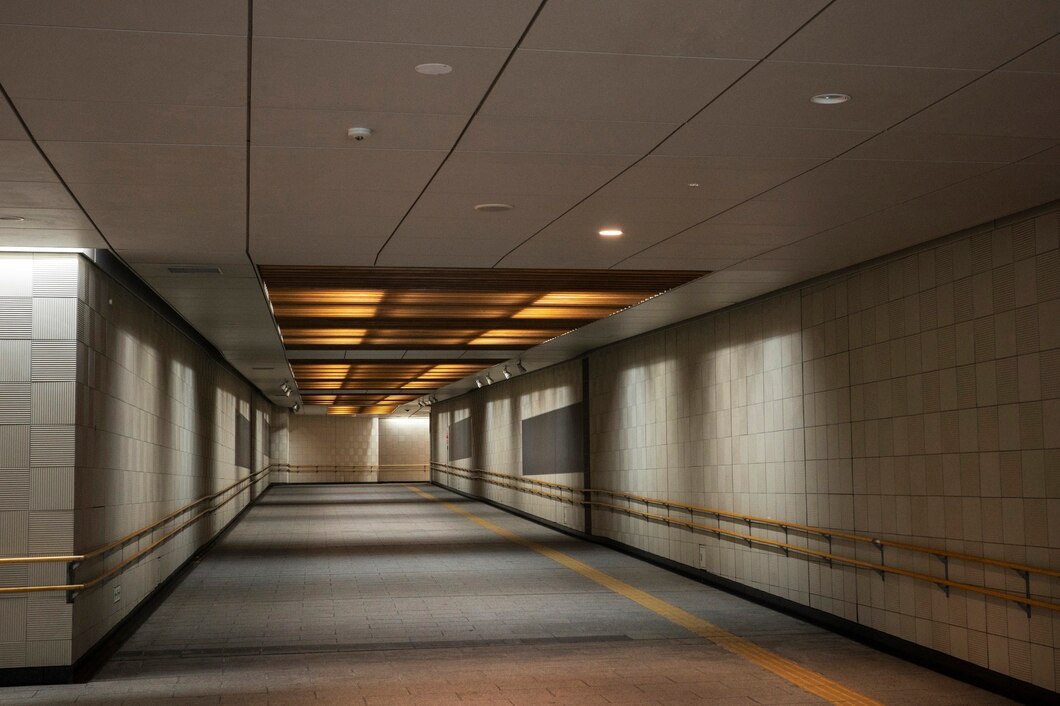

Монтаж кабельных линий за подвесным потолком – это способ монтажа, при котором кабельные трассы прокладывают за подвесными и подшивными потолками, а также внутри других строительных конструкций (за облицовкой стен, в перекрытиях).


Такой монтаж используется по эстетическим соображениям. Однако согласно нормативным документам прокладка электропроводки за подвесным потолком определяется как скрытая, что накладывает ограничения на выбор материала, способы крепления и монтажа конструкции.

Скрытая прокладка инженерной коммуникации – это прохождение её внутри строительных конструкций или за декоративной облицовкой. Применительно к электропроводке это значит, что если проводка доступна для осмотра на поверхности стены и потолка без разрушения конструкций – она считается открытой, иначе – скрытой.

Кабельная линия считается скрытой даже если потолочные панели легко снимаются. Причина – в обычном состоянии она недоступна для визуального осмотра и, следовательно, заметить нештатную ситуацию без срабатывания сигнализации невозможно.

Классификация способа прокладки кабеля определяет перечень его допустимых марок, типов защитных оболочек и требований к огнестойкости.

Скрытая прокладка инженерных сетей используется в местах повышенных требований к внешнему виду и эстетике: в офисах, торговых центрах, медицинских и образовательных учреждениях. За подвесными конструкциями скрывают силовые и слаботочные кабели, вентиляционные линии, водопроводные системы.

1. Сохранение внешнего вида помещений, скрытие недостатков интерьера – например, неровных потолков.
2. Компактное и эстетичное размещение множества кабельных линий и коммуникаций.
3. Лёгкий доступ к проводам: при необходимости обследовать или изменить трассу часть подвесного покрытия разбирается.

Существенный недостаток скрытой проводки – отсутствие визуального доступа к кабельным трассам.

Основной документ, определяющий статус скрытой проводки – ПУЭ п. 7.1.38. Согласно п. 38, электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

ПУЭ также определяет, что такое подвесные потолки из негорючих материалов. Это потолки, выполненные из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов. Это критически важное разделение, так как выбор метода прокладки кабельной трассы (в кабельном лотке, коробе, гофрированной или стальной трубе) определяется именно классом горючести подвесного потолка, а не типом помещения или назначением электрической сети.

Кроме того, монтаж электропроводки за потолком описан также в Техническом циркуляре № 7/2004 «О прокладке электропроводок за подвесными потолками и в перегородках», который дополняет ПУЭ.

Скрытая прокладка коммуникаций также регулируется несколькими сводами правил (СП). Эти нормативные документы регулируют проектирование, строительство и эксплуатацию зданий и сооружений. К монтажу электропроводки в запотолочном пространстве применимы СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» и СП 76.13330.2016 «Электротехнические устройства».

СП 256.1325800.2016 содержит требования к проектированию внутренних электрических сетей жилых и общественных зданий, в том числе описывает конкретные требования к доступности кабельных трасс для обслуживания. СП 76.13330.2016 описывает требования к проведению монтажных работ: креплению кабельных трасс, расстояниям между точками опоры, к проведению трасс через стены и перекрытия, а также устанавливает минимально допустимые расстояния между кабельными трассами и другими инженерными коммуникациями в запотолочном пространстве.

Согласно СП, слаботочные линии должны прокладываться в отдельных гофротрубах или кабельных коробах, отдельно от силовых кабельных линий.

Классификацию потолочных конструкций по группам горючести описывает Федеральный закон 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Требования к классам и областям применения кабелей описывает ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Конструктивные требования к силовым кабелям содержатся в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ».

Помните, что нарушение требований ПУЭ, Сводов правил и 123-ФЗ при монтаже электропроводки влечёт административную ответственность, установленную 9.4 КоАП РФ.

Согласно п.7.1.38 ПУЭ, способ прокладки проводов в запотолочном пространстве определяется группой горючести потолка. Если подвесной потолок выполнен из горючих материалов, кабели можно размещать в гофрированных трубах, кабельных коробах и лотках из горючих или слабогорючих материалов. Если подвесной потолок сделан из горючих материалов, прокладка производится только в стальных трубах или глухих кабельных лотках.

Подвесные потолки алюминиевые, стальные или из минерального волокна чаще всего негорючие (группа горючести НГ), подшивные из гипрока – слабогорючие (группы Г1), а натяжные ПВХ-потолки – горючие группы Г2. Однако установить группу горючести на основании материала потолка нельзя. Её можно подтвердить только лабораторными испытаниями по стандарту ГОСТ 30244-94 , после которых выдаётся сертификат пожарной безопасности.

Обратите внимание, что для оценки пожаробезопасности потолков важны также их способность к дымообразованию, токсичность и степень воспламеняемости.

Если подвесной потолок состоит из негорючих материалов, то, согласно ПУЭ, за ним можно прокладывать кабель в гофрированных трубах (в том числе изготовленных из ПВХ и имеющих сертификат нераспространения горения с маркировкой НГ), кабельных коробах, кабельных лотках и металлорукавах. При этом кабель должен иметь оболочку, не распространяющую горение.

Если подвесной потолок состоит из горючих материалов, прокладка электропроводки за ним допускается только при соблюдении усиленных мер защиты. Согласно ПУЭ 7.1.38, прокладка кабелей в таких условиях возможна в металлических трубах, обладающих локализационной способностью, и в закрытых (неперфорированных) коробах. Локализационная способность защитной оболочки – это её способность выдержать короткое замыкание внутри неё без прогорания стенки и воспламенения окружающих горючих материалов.

Толщина стенки стальной трубы или толщина листа, из которого изготовлен глухой короб, зависят от сечения прокладываемого кабеля. Обращаем внимание, что гофрированная труба из ПВХ, пластиковые короба и металлорукава из стальной ленты не имеют локализационной способности (даже при наличии маркировки НГ), а поэтому не допускаются к применению за горючими подвесными потолками.

Натяжные потолки из ПВХ относятся к горючим. Это значит, что при прокладке кабеля за натяжным ПВХ-потолком требуются стальная труба или глухой стальной короб с достаточной толщиной стенок. Тканевые натяжные потолки могут иметь сертификат пожарной безопасности на группу горючести Г1, и в таком случае допускается прокладка кабеля в металлорукаве (сертификат об испытаниях обязателен, оценивать группу горючести на основании материала потолка нельзя!).

Отдельного внимания требует установка точечных светильников и их выбор. Во избежание оплавления натяжных потолков рекомендуется применение светодиодных светильников с потребляемой мощностью до 40 Вт и рабочей температурой корпуса не выше 60°C. Кабель от распределительной коробки до каждого светильника должен проходить внутри защитной оболочки, соответствующей группе горючести потолка.

Монтажные работы по прокладке кабеля за подвесным потолком производятся до монтажа потолочного покрытия, так как для крепления кабельных трасс нужен свободный доступ к потолку. Этапы прокладки аналогичны обычному монтажу кабельных сетей и линий.

1. Подготовка трассы и монтаж крепёжных элементов. На плитах перекрытия согласно проектной схеме обозначаются будущие точки подключения (распределительные и протяжные коробки, светильники, датчики) и пересечения с другими коммуникациями. В размеченных точках проводится монтаж крепежа: хомутов, клипсов, монтажных шпилек или кронштейнов в зависимости от выбранной защитной оболочки. Крепёж монтируется строго к перекрытиям, а не к конструкциям подвесного потолка.
2. Монтаж лотковых систем. Лотки используются сплошные металлические, без перфорации, использование проволочных лотков в данном случае не допускается. В качестве альтернативы лоткам могут подойти металлические или гофрированные трубы. В пыльных и влажных помещениях используется дополнительный уплотнительный слой в местах соединений лотков между собой.
3. Протяжка кабеля. Когда защитные оболочки закреплены, в них с помощью протяжки укладывают кабель. При протяжке, чтобы не повредить кабель, важно соблюдать его допустимую геометрию и не превышать тянущего усилия для данной марки кабеля. Для облегчения доступа к сложным участкам кабельных каналов и для предотвращения повреждения изоляции используются протяжные коробки, для коммутации электрических соединений – распределительные (коммутационные).
4. Проверка трассы. После протяжки и коммутации выполняется проверка изоляции кабеля. Результаты измерений фиксируются в протоколе.

После определения класса горючести потолка подбирают правильный кабель и защитную оболочку для него. Ошибка в выборе марки кабеля или использование неправильной оболочки приводит к несоответствию нормативным документам, отказу в вводе объекта в эксплуатацию и потенциальной аварийной ситуации.

Для негорючих потолков выбирают гофрированную трубу из ПВХ с маркировкой НГ. Диаметр трубы подбирается по марке кабеля. Гофра из ПНД мгновенно воспламеняется и не предназначена для использования за подвесными потолками.

Другой вариант для применения за негорючими потолками, а также возле подключаемого оборудования – гибкий металлорукав из оцинкованной стальной ленты. Он защищает кабель от механических повреждений и электромагнитного излучения, но не защищает от воды и пыли и не способен локализовать короткое замыкание.

За горючими потолками применяются стальные трубы или глухие короба с крышкой из оцинкованной стали, обеспечивающие локализационную способность при достаточной толщине стенок. Поскольку кабели в лотках располагаются свободно, они не получают механических нагрузок и не растягиваются под собственным весом. Кроме того, лотки заземляются в процессе монтажа и обеспечивают электромагнитную безопасность трассы.

Однако перфорированные, лестничные или сетчатые лотки, в отличие от коробов, не защищают кабели за горючими потолками и могут использоваться только как несущая конструкция

1. Нельзя использовать гофрированную ПВХ-трубу за пластиковым подвесным потолком или натяжным потолком из ПВХ плёнки. Несмотря на то, что гофра дешевле лотка и стальной трубы, а монтировать её намного проще, она никак не защищает кабельную линию от возгорания, а обнаружить огонь за подвесным потолком можно очень не скоро.
2. Элементы системы и крепежа должны быть изготовлены из негорючих материалов.
3. Согласно п.7.1.37 ПУЭ, скрытая проводка должна быть сменяемой, то есть кабель должно быть можно заменить без разрушения строительных конструкций и отделки.
4. Воздуховоды, элементы освещения и другие части инженерных систем не должны загораживать и мешать доступу к кабельным трассам.
5. Нельзя крепить кабельные лотки к панелям подвесного потолка или конструкционным элементам, которые его поддерживают. Это приводит к провисанию потолочного покрытия и деформации его каркаса.

Практически требование о сменяемости кабеля означает, что:

• кабель должен быть протянут без избыточного усилия, чтобы его можно было вытащить обратно,
• радиус его изгиба должен быть достаточным, чтобы кабель не заламывался и не блокировался,
• провода должны заполнять не более 35% объёма лотка,
• замуровывать кабель в штукатурку нельзя.

Съёмные потолочные конструкции позволяют быстро получить доступ к кабельной трассе. Однако считать её открытой нельзя, так как кабельная линия физически отделена от помещения. Поэтому к прокладке электропроводки за съёмными потолками применяются те же требования, что и к скрытой.

Согласно ПУЭ (п. 7.1.38), ПВХ-потолки относятся к горючим подвесным конструкциям. Следовательно, монтировать за ними проводку допустимо только в металлических трубах или в металлических глухих коробах

Монтаж кабеля на крепления подвесного потолка экономичен, но не гарантирует соблюдение нормативных требований, а значит, безопасности кабеля и потолочных конструкций.
