Огнестойкие кабельные линии (ОКЛ) для систем противопожарной защиты

Огнестойкая кабельная линия (ОКЛ) – кабельная трасса, сохраняющая работоспособность при пожаре. В состав кабельной трассы, помимо кабелей, входят также огнестойкие комплектующие и кабеленесущая система. Огнестойкие кабельные линии используются для систем противопожарной защиты, обнаружения и оповещения.

ОКЛ, или огнестойкая кабельная линия – это комплекс сертифицированного по ГОСТ Р 53316-2021 оборудования, состоящий из кабеленесущих элементов, системы крепежа и огнестойкого кабеля, обеспечивающий бесперебойное электроснабжение противопожарных систем в течение определённого периода времени в условиях пожара.

Огнестойкий кабель – это отдельный компонент, который сам по себе способен выдерживать воздействие огня и продолжать передавать сигнал или энергию в течение заданного времени. Однако практика показывает, что в случае пожара огнестойкости одного лишь кабеля недостаточно: если огонь разрушает крепления и конструктивные элементы (например, пластиковые хомуты), разрушается и вся линия целиком.

Поэтому для систем противопожарной защиты предлагается современное решение – огнестойкие кабельные линии как единая система. Современная редакция Технического регламента 123-ФЗ распространяет требования о сертификации на всю систему в целом (до этого требования сертификации касались только огнестойких кабелей).

При проектировании зданий и сооружений предусматривается ряд систем, которые в чрезвычайной ситуации обеспечивают эвакуацию людей, обнаружение и тушение пожара и доступ пожарных расчётов в здание. Кроме того, должно функционировать специальное оборудование – на предприятиях непрерывного цикла, режимных объектах или медицинских учреждениях.

За жизнеспособность этих систем и оборудования отвечают в первую очередь кабельные линии, пригодные к работе в экстренных ситуациях. Эти линии всегда изолированы от кабельных трасс общего назначения.

Требования к огнестойким коммуникациям зависят от вида здания. Аварийные системы, жизнеспособность которых обеспечивают ОКЛ, должны работать в условиях пожара в течение:

• времени обнаружения возгорания
• плюс времени задержки оповещения
• плюс времени эвакуации людей.

На практике это время, как правило, составляет 5-10 минут. Большое значение для жизнеспособности ОКЛ имеют также особенности их монтажа: условия нагрузки, вид крепежа, типы кронштейнов, расстояние между пролётами.

По результатам испытаний огнестойкие кабельные линии Завода Кабельных Металлических Конструкций на основе кабеленесущих систем сохраняют работоспособность при пожаре в течение 90 минут по ГОСТ 53316-2021.

Огнестойкие кабельные линии применяются в критических системах зданий и сооружений, которые должны сохранять работоспособность в условиях пожара:

• в системах пожарной сигнализации
• в системах оповещения и управления эвакуацией людей при пожаре
• в системах аварийного освещения на путях эвакуации
• в системах управления водяным и газовым пожаротушением, а также в системе внутреннего противопожарного водопровода
• в электрощитах для пожарной техники
• в системах противодымной защиты и вентиляции
• в лифтах для транспортировки подразделений пожарной охраны
• в системах охранной сигнализации и оповещения зданий.

1. Основной документ, регламентирующий ОКЛ – это 123-ФЗ от 22.07.2008, Технический регламент о требованиях пожарной безопасности.

2. СП 6.13130.2013 Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности. Этот свод правил регламентирует соблюдение требований к электрооборудованию систем противопожарной защиты зданий и сооружений, установленных 123-ФЗ.

3. ГОСТ Р 53316-2021 Электропроводки. Сохранение работоспособности в условиях стандартного температурного режима пожара. Методы испытаний определяет время работоспособности кабельных линий и электропроводок в условиях пожара. Исполнение кабелей и проводов описывается ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности.

Отметим, что ОКЛ может состоять только из сертифицированных элементов, испытанных на соответствие ГОСТ Р 53316-2021. Не допускается совместная прокладка кабельных линий систем противопожарной защиты с другими кабелями и проводами в одном кабельном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном кабельном лотке. Запрещается также крепить ОКЛ к поверхностям, огнестойкость которых ниже огнестойкости ОКЛ.

Выполнение требований 123-ФЗ «Технический регламент о требованиях пожарной безопасности» обязательно, а поэтому при сдаче объектов необходимо подтверждать работоспособность кабельных линий систем противопожарной защиты. Поэтому производители обязаны сертифицировать огнестойкую кабельную линию (ОКЛ), а подрядчики – выбирать для использования на объектах только сертифицированную продукцию.

Огнестойкие кабельные линии классифицируются по ГОСТ Р 53316-2021 в зависимости от того, сколько времени они сохраняют работоспособность в условиях пожара. Испытания таких линий проводятся в аккредитованных лабораториях, по итогам выдаётся сертификат о классе огнестойкости.

Согласно ГОСТ Р 53316-2021, испытание огнестойкой кабельной линии должно проводиться комплексно: кабель, лотки или кабельные каналы, элементы крепления и несущая поверхность проходят испытания в составе единой системы.


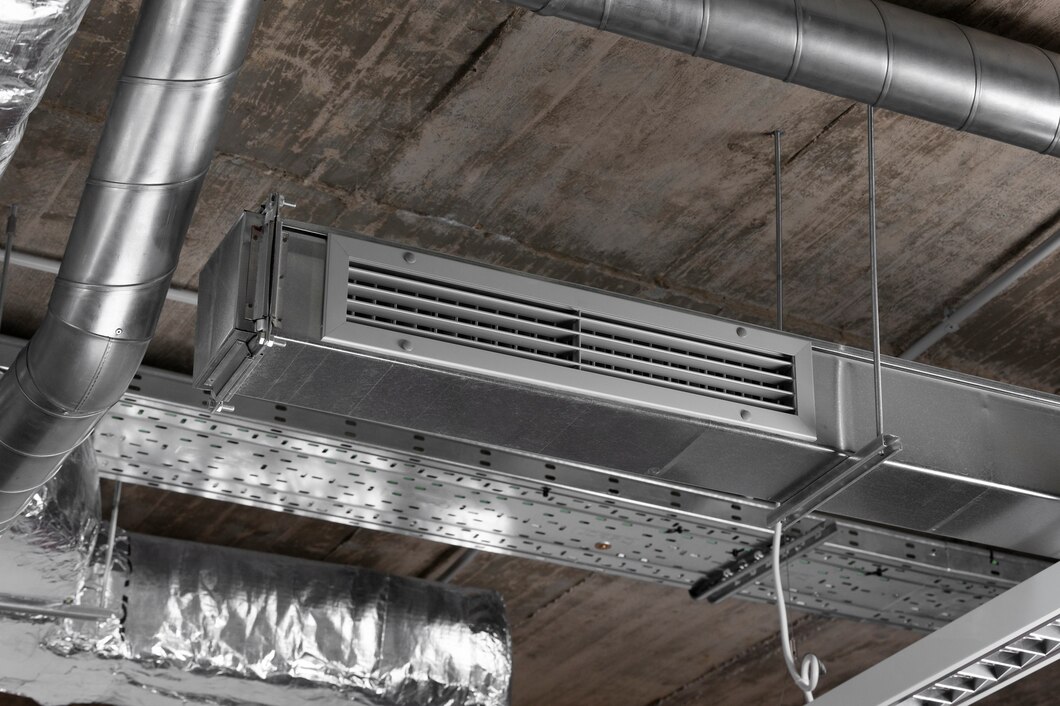

Кабеленесущая система для ОКЛ — это комплекс конструктивных элементов (лотки, короба, кронштейны, профили), предназначенный для открытой прокладки и организации огнестойких кабельных линий.

Основное отличие огнестойкой кабеленесущей системы от обычной – выполнение своих функций при долговременном воздействии огня и высокой температуры. Для этого применяются перфорированные или сплошные металлические лотки и прошедший испытания на огнестойкость металлический крепёж.

Огнестойкие кабельные каналы – это один из видов исполнения огнестойких кабельных линий, а именно на базе кабельного канала. Такие каналы предназначены для прокладки огнестойких трасс в помещениях, где требуются особые эстетические свойства коммуникаций.

Чтобы перекрыть пути распространения пламени при пожаре, внутри лотков с кабелем помещают огнестойкие подушки, плиты и пеноблоки – из стеклоткани или другого негорючего материала. При нагревании эти элементы расширяются и блокируют доступ кислорода к огню.

При прокладке кабельной линии из одного помещения в другое, чтобы помешать распространению огня и дыма, используются специальные конструкции, называемые кабельными проходками. Они состоят из огнестойких плит, закладных деталей (труб, коробов, арматуры) и собственно кабельных линий. Швы и щели в проходках заделываются высокотемпературным герметиком.

В системы пожарной сигнализации раньше входили только огнестойкие кабели. Однако если при монтаже таких кабелей использовались обычные пластиковые элементы крепления (вместо огнестойких), в случае пожара они выгорали, обрывали кабельную линию и выводили из строя всю систему сигнализации. Поэтому сейчас для монтажа СПЗ применяются только огнестойкие кабельные линии целиком.

Инструкция по монтажу ОКЛ включена в сертификат, предоставляемый производителем. В нём описываются схемы и методики монтажа, геометрические характеристики и варианты комплектации кабельной линии. При выполнении этих предписаний смонтированная на объекте ОКЛ будет иметь характеристики, заявленные изготовителем.

Выбор огнестойких кабельных линий проводят по расчету времени эвакуации на объекте и/или необходимому времени функционирования систем противопожарной защиты. Это время зависит от типа защищаемого объекта и его назначения.

При проектировании ОКЛ следует учитывать время их работоспособности в условиях пожара, полученное в результате испытаний по ГОСТ и указанное в сертификатах на кабельную линию.

Кабеленесущие системы компании ЗКМК включают в себя:

• листовые лотки металлические замковые серии LP (перфорированные) и LG (неперфорированные) с крышками и без крышек
• листовые лотки металлические тяжелой серии LPT (перфорированные) и LGT (неперфорированные) с крышками для лотков и без крышек
• лотки лестничные металлические для электропроводок серии NL (неперфорированные) и NLP (неперфорированные) с крышками и без крышек
• лотки лестничные оцинкованные, горячеоцинкованные, серии NL
• лотки кабельные проволочные для электропроводок серии LPR и аксессуары к ним
• монтажные системы STRUT профиль толщиной до 3 мм
• универсальные монтажные системы подвесов. U, Z, L-профили, кабельные стойки и полки, большое количество различных аксессуаров и элементов к ним, также были проверены на предел по потере несущей способности кабеленесущих систем в условиях пожара.
