Что такое кабельные трассы

Кабельные трассы — это инженерная инфраструктура для прокладки и фиксации кабелей (силовых, контрольных, слаботочных) между точками их ввода, распределения и подключения к оборудованию. Главная функция кабельной трассы – обеспечить лёгкий монтаж кабелей и их надёжную защиту.


Кабельные трассы делятся на внутренние и внешние.

Внутренние кабельные трассы используются для прокладки кабелей внутри зданий и помещений. Есть несколько способов организации таких трасс.

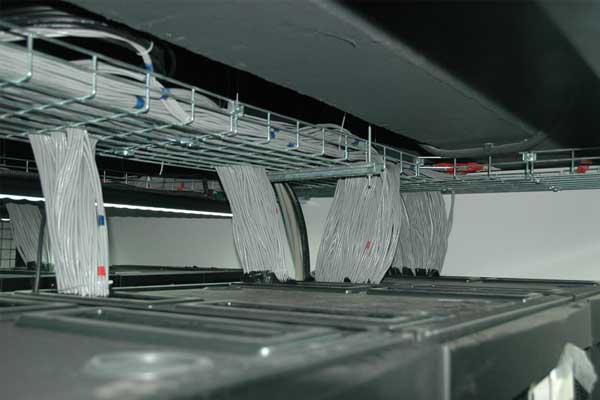

1. Открытая прокладка кабельных трасс. При этом способе кабели укладываются в лотки (листовые с перфорацией или без, лестничные или проволочные) или кабельные короба. Для крепления трассы используют кронштейны, консоли, стойки и профили (изделия гэм). Возможен также более простой вариант – крепление кабелей при помощи скоб и хомутов.

При открытой прокладке кабели легко монтировать и обслуживать, однако они могут быть меньше защищены от повреждений и несанкционированного доступа.

2. Скрытая прокладка кабельных трасс. Выполняется под подвесными потолками, под полами и внутри стен. Для скрытой прокладки также применяются кабельные короба, пластиковые или металлические, либо кабельные каналы, трубы и гофры.

Вариант скрытой прокладки – в вертикальных кабельных шахтах для прокладки трасс между этажами. Такой способ применяется в многоэтажных зданиях: жилых или офисных помещениях, торговых центрах, гостиницах.

Внешние кабельные трассы предназначены для прокладки кабельных линий вне зданий и помещений: на улице, в земле, на воздушных опорах, под водой. Вот основные виды внешних кабельных трасс.

1. Подземные трассы. Кабель прокладывается в земляных траншеях, бетонных лотках, кабель-каналах или трубах. Прокладка в грунте экономит место и защищает кабельную линию от неблагоприятных метеоусловий и механических повреждений, однако имеет массу недостатков:

• технически и экономически невыгодно
• сложность обслуживания и ремонта
• возможность прокладки линии зависит от состояния грунта и уровня грунтовых вод
• большой риск повреждения кабеля при земляных работах.

2. Воздушные трассы. При этом способе прокладки силовые или слаботочные кабели подвешиваются на опорах, кронштейнах или тросах на открытом воздухе. Этот тип трассы применяется для проводов, коммуникационных кабелей, временных линий электроснабжения при строительстве.

Воздушные кабельные линии имеет смысл делать, когда земляные работы невозможны (особенности рельефа, плотная застройка, высокий уровень грунтовых вод) или нерентабельны. Их явное преимущество – удобство монтажа и ремонта.

3. Подводные трассы. Для них используются специальные армированные кабели. Применяются в промышленных зонах, в портовых сооружениях, мостах и тоннелях. Отдельный вид подводных трасс – глубоководные коммуникационные кабели.

4. Прокладка кабеля по фасадам зданий. Используются кабельные короба, каналы, ПВХ-трубы или рукава. При работе с фасадами обязательно учитываются условия эксплуатации, тип кабеля и материал стеновых поверхностей.

Проектирование, монтаж и эксплуатация кабельных трасс в обязательном порядке должны соответствовать действующим нормативным документам, таким как Правила устройства электроустановок (ПУЭ), ГОСТ Р 50571.5.52-2011 “Электроустановки низковольтные. Выбор и монтаж электрооборудования. Электропроводки”, свод правил СП 76.13330.2016 “Электротехнические устройства”, а также СНиП 3.05.06-85 “Электротехнические устройства”.

Помимо этого, разработка, производство, испытания и эксплуатация систем кабельных лотков и систем кабельных лестниц для прокладки кабелей описывается в ряде других стандартов, главный из которых – ГОСТ Р 52868-2007 “Системы кабельных лотков и лестниц для прокладки кабелей. Общие технические требования и методы испытаний”.

Противопожарная защита оборудования регламентируется СП 6.13130.2013 “Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности”.

В перечисленных выше нормативных документах строго ограничивается совместная прокладка силовых и электрических линий. Так, например, п.2.1.48 ПУЭ гласит, что совместная прокладка кабелей силовых и слаботочных сетей допускается только при наличии разделительных конструкций (экраны, перегородки и т.п.) или в отдельных отсеках коробов/лотков. Иными словами, такие кабели можно прокладывать в одном лотке, но только при наличии специальной перегородки.

Кроме того, в СП 6.13130.2013 отдельно указано, что прокладка пожарной сигнализации вместе с силовыми кабелями не допускается.

В зависимости от вида, условий прокладки и эксплуатации возможны разные варианты монтажа и крепления кабельной трассы:

• на опорах, стойках, скобах и кронштейнах
• крепление кабеля без лотков на хомутах, скобах и анкерных элементах
• монтаж к несущим конструкциям здания – потолку, стенам, фасаду, перегородкам, в том числе в каналах, трубах и рукавах
• использование систем кабельных лотков и коробов
• для внутренних трасс – использование подвесных систем при прокладке под потолком
• для внутренних трасс – прокладка в технологических шахтах и каналах
• для наружных трасс – прокладка в земле в траншеях или с применением защитных коробов и лотков
• для подводных наружных трасс – прокладка под водой и по дну водоёмов.

Устройство и составные элементы кабельной трассы зависят от её типа и способа прокладки. На примере трассы, состоящей из кабельных лотков, разберём основные элементы.

1. Секции кабельных лотков или коробов, непосредственно используемые в качестве опоры для кабелей.
2. Аксессуары системы кабельных лотков, которые используются для соединения секций, разветвления или изменения направления кабельной трассы: угловые секции, разветвители, переходы.
3. Опорные конструкции, которые создают механические опоры кабельной трассы или ограничивают её перемещения (кронштейны, траверсы, скобы).
4. Крепежи, предназначенные для соединения и/или фиксации элементов системы между собой (внутренние крепежи) или для крепления системы к опорной конструкции (внешние).
5. Вспомогательные элементы (конструкции для крепления электроприборов, системы заземления и молниезащиты, маркировка кабелей).

Согласно ПУЭ 2.3.2, кабельная линия – это линия для передачи электроэнергии или отдельных импульсов её, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепёжными деталями.

Кабельная трасса – это совокупность конструкционных элементов для прокладки кабельных линий. Таким образом, на одной кабельной трассе (например, в одном кабельном лотке) может располагаться сразу несколько различных кабельных линий.

При планировании системы кабельных трасс и определении способа её прокладки учитывается множество различных факторов, например:

• назначение проектируемой кабельной линии
• марка, масса и тип кабелей
• геометрия кабельной трассы: повороты, тип поверхностей, пересечения со стенами и коммуникациями
• сооружения и коммуникации на площадке, места установки распределительных щитов и источников питания
• подъездные пути и технологические проходы для монтажа и обслуживания
• уровень стояния грунтовых вод и несущая способность грунта (для прокладки в грунте).

Выбор типа лотков или коробов зависит от условий эксплуатации трассы и характеристик прокладываемого кабеля:

• глухие лотки обеспечивают повышенную защиту кабеля и выдерживают большую нагрузку
• перфорированные лотки имеют лучшую вентиляцию и теплоотвод
• проволочные лотки менее прочны и подходят для слаботочных систем, например, в офисных помещениях
• лестничные лотки выдерживают более высокую нагрузку, чем проволочные, и обеспечивают вентиляцию и свободный доступ к кабелям, но плохо защищают от пыли и грязи.
