Короб — это закрытая конструкция для прокладки проводки и защиты расположенного внутри кабеля от воздействия окружающей среды и повреждений. Кабельные короба также называются металлическими кабель-каналами и бывают перфорированные и сплошные. По сути кабельные короба — это лотки с крышками.

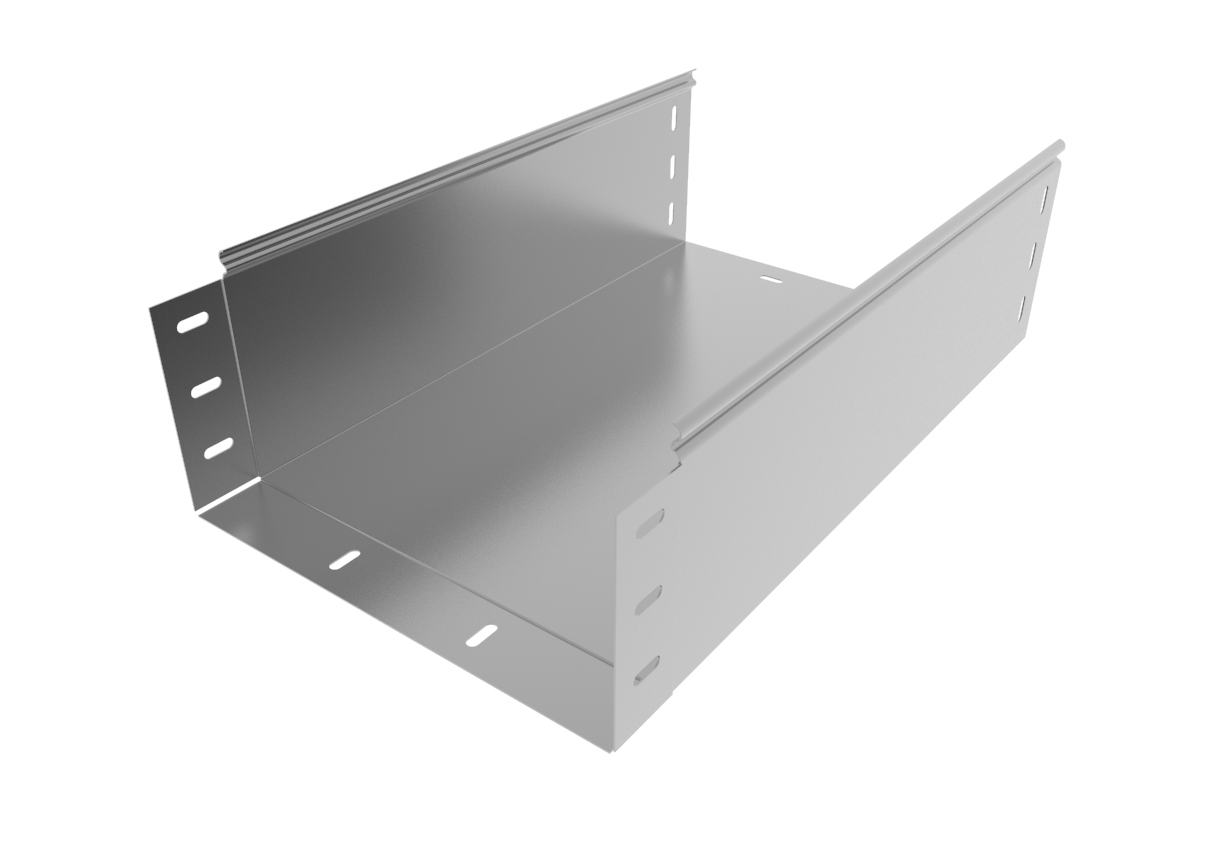

Лоток — это открытый сверху металлический профиль. Кабельные лотки формируют каркас кабельной сети и фиксируют её расположение, но не защищают провода сверху. Поверхность лотка бывает перфорированная, проволочная, сплошная.
Кабельные лотки и короба отличаются по ряду параметров.
- Конструкция. Кабельный лоток — это открытая система (лоток или решётка), обеспечивающая вентиляцию и доступ к кабелям, а кабельный короб — полностью закрытая конструкция из основания и крышки для максимальной защиты кабелей от внешних воздействий и механических повреждений
- Материал. Согласно ГОСТу, кабельные лотки производят только из несгораемых материалов, таких как алюминий, нержавейка или оцинкованная сталь. Для изготовления коробов используют также поливинилхлорид. Однако кабельные короба из ПВХ применяются ограниченно, т.к. не защищают кабель от огня.
- Монтаж. Короба в основном монтируются в офисных или жилых помещениях открытым способом, для защиты трассы от пыли, влаги и повреждений. В промышленных помещениях, складах, магазинах и прочих специализированных помещениях обычно прокладывают трассы в лотках.
- Защита кабеля. Кабельный короб защищает кабель со всех четырёх сторон, а кабельный лоток открыт сверху. Однако, если кабельный короб изготовлен из ПВХ, он не обеспечивает защиты кабеля от огня при пожаре.
- Вентиляция. Перфорированные короба и лотки лучше вентилируются, чем сплошные. Наибольшую вентилируемость имеют проволочные и лестничные лотки, однако они не подходят для прокладки в условиях агрессивной внешней среды или перепадов температур.
- Вместимость. Если требуется проложить большие объёмы слаботочных кабелей или силовых кабелей, которые сильно нагреваются, предпочтительнее выбирать лестничный или проволочный лоток. Вместимость кабельного короба в таком случае ограничена.
- Доступность для ремонта. Кабельные короба значительно менее доступны для ремонта и визуального наблюдения, чем лотки. Однако в случае, когда нужно защитить напольные или настенные трассы от посторонних вмешательств, короба — лучший выбор.
- Стоимость. Что дороже, лотки или короба, невозможно сказать заранее. С одной стороны, кабельные короба несколько проще в установке, поскольку имеют закрытую конструкцию с меньшим числом аксессуаров. С другой стороны, для длинных трасс с большим количеством кабелей лотки могут оказаться более экономичными. Кроме того, трассу, собранную при помощи лотков, легче модифицировать: добавлять новые кабели или переконфигурировать.
Правила монтирования лотков и коробов определяет СНиП 3.05.06-85 "Электротехнические устройства":
- 3.19. Конструкция и степень защиты лотков и коробов, способ прокладки проводов и кабелей на лотках и в коробах (россыпью, пучками, многослойно и т. п.) должны быть указаны в проекте.
- 3.20. Способ установки не должен допускать скопления влаги. Применяемые короба для открытых электропроводок должны иметь, как правило, съемные или открывающиеся крышки.
- 3.21. При скрытых прокладках применяйте глухие короба.
- 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце, а также в местах подключения к электрооборудованию, а кабели также на поворотах трассы и ответвлениях.
- 3.23. Крепления незащищенных проводов и кабелей с металлической оболочкой металлическими скобами или бандажами должны быть выполнены с прокладками из эластичных изоляционных материалов.
Выбор прежде всего зависит от того, что нужно от кабельной трассы. Если в приоритете надёжная защита кабеля, стоит выбрать кабельный короб. Если нужно часто модифицировать или перекладывать трассу, или если нужно проложить пучок силовых проводов с защитой от перегрева, лучше выбрать лоток.
Как правило, кабельные короба применяются в жилых и офисных помещениях, а лотки – в промышленных зданиях и медицинских учреждениях, в административных зданиях и центрах обработки данных.
И кабельные короба (кабель-каналы), и кабельные лотки предназначены для монтажа силовых и информационных кабелей и электропроводки. Но между ними есть отличия, прежде всего конструктивные: короб – это глухая система из металла или ПВХ, а лоток – это металлический профиль, сплошной, сетчатый или перфорированный.
Кабельные короба максимально защищают кабель от внешних воздействий (пыли, перепадов температуры, механических повреждений, электромагнитного излучения, от огня в случае пожара). Кабельные лотки предоставляют лёгкий доступ к кабельным трассам для обслуживания или монтажных работ, а также эффективно отводят тепло от больших массивов силовых проводов.
Основное преимущество кабельных лотков – лучшая защита кабеля. Кроме того, кабельные короба, оцинкованные или окрашенные в цвета RAL, хорошо вписываются в интерьеры офисов и жилых помещений.
