Заполнение кабельных лотков

Что такое заполняемость кабельного лотка

Кабельный лоток на потолке

Заполняемость листового лотка – количество кабеля, которое вмещает в себя кабельный лоток.

Точный расчет заполняемости кабельного лотка необходим для безопасной установки кабельных систем, он прописан в ПУЭ — правилах устройства электроустановок, разработанных еще в Минэнерго СССР и переработанных в наше время. Установленные системы должны соответствовать ГОСТ Р 52868-2007.

Как правильно укладывать провода в лоток

  • Лоток должен быть достаточно широким, чтобы при необходимости можно было уложить несколько рядов.
  • Самый большой кабель или пучок не должен превышать высоту.
  • Общая сумма сечений в глухом лотке не должна превышать 35%, в открываемых конструкциях – 40%.
  • Поскольку системы со временем имеют свойство расширяться, сначала заполняют по минимуму.
  • Чтобы избежать перегрева, необходимо соблюдать требования к вентиляции установленных систем: короба с перфорацией предпочтительнее обычных.
    Это особенно важно при установке силовых линий, т.к. они нагреваются при нагрузке. В таких случаях расстояние должно быть увеличено, лотки для таких систем используются более широкие – чтобы провода располагались свободно.
  • Между различными видами кабеля должны стоять разделители.
  • Различные сечения и розетки уменьшают полезную площадь.

Как рассчитать заполняемость лотка

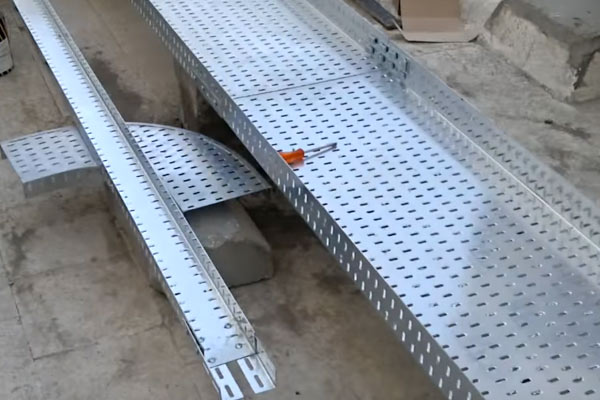

Кабельный лоток на полу

Рассчитаем заполняемость кабельного лотка проводами. Для начала узнаем, сколько места занимают устанавливаемые кабели:

S = D² – площадь равна сумме сечения всех видов кабелей

Теперь можно рассчитать площадь полезного сечения по формуле S=(2r)². Если рассчитывается значение для силовых кабелей, то к формуле прибавляется *1,25.

Для дальнейшего расширения трасс без установки дополнительных лотков полезную площадь увеличивают на четверть.

Способы укладки проводов в кабельный лоток

Провода укладывают в лотко тремя способами. У каждого способа укладки разные промежутки между проводами:

  1. Пучками – промежутки 20 мм,
  2. Рядами – промежутки 5 мм,
  3. Многослойная укладка – плотная укладка без промежутков.

Для расчета нагрузочной способности лотка необходимо знать удельный вес кабелей – обычно эти данные дает производитель. Они умножаются на количество —  так мы узнаем суммарный вес, который должна выдержать кабельная конструкция.

Максимальную нагрузку рассчитывают, умножая удельный вес на вместимость.
