Крепеж для монтажа кабельных лотков - какой бывает, виды крепежа

Для создания кабеленесущей системы необходимы не только листовые металлические лотки, но и крепёжные элементы, собирающие их в единое целое. Аксессуары и крепёж обеспечивают надёжное соединение элементов кабельной трассы, правильное размещение кабелей внутри лотка, заземление и безопасность эксплуатации.

Зачем нужна арматура для монтажа кабельных лотков

  1. Сохранение механических и электрических свойств кабельной трассы за счёт правильного соединения лотков, размещения кабелей внутри и сохранения геометрии трассы. У монтажных элементов плавные радиусы изгиба предотвращают повреждение проводов при протяжке и использовании.
  2. Совместимость монтажных элементов. Соединительные пластины, винты и гайки строят вместе с монтажными элементами трассы любой конфигурации и предотвращает ошибки при монтаже.
  3. Соответствие климатических исполнений. Климатическое исполнение аксессуаров и крепежа должно соответствовать климатическому исполнению лотков для долговечности и надёжность кабельной трассы в сложных условиях эксплуатации.

    Рассмотрим подробнее основные виды арматуры.

1. Крышки кабельных лотков

Крышки лотков нужны для защиты кабеля от воздействий внешней среды и механических повреждений и создания герметичности. Закрытые системы (лоток плюс крышка) востребованы на объектах повышенной пожароопасности, чтобы при возгорании остановить распространение огня по кабельной системе и помещению.

При проектировании и монтаже систем из лотка с крышкой необходимо учесть тепловую нагрузку на кабели и обеспечить достаточную вентиляцию во избежание перегрева.


В кабельных системах открытого типа крышки не используются.

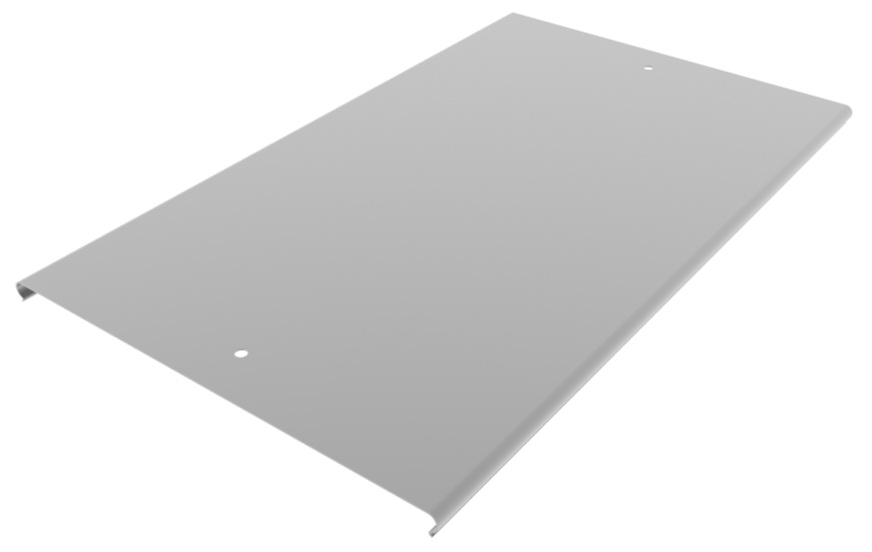

Крышка лотка с дыркой
Крышка лотка с дыркой

2. Кронштейны, консоли и стойки

Используются для создания опорной системы для кабельных лотков. Кронштейны и консоли – горизонтальные опорные элементы, стойки – вертикальные. Эти монтажные элементы снижают нагрузку на кабельную трассу, равномерно распределяя её по несущей конструкции.

Выбранный способ монтажа зависит от прочности стен, несущей способности кабельной трассы и тяжести конструкции. Лотки крепят к кронштейну с помощью винтовой пары. Для монтажа сетей повышенной нагрузки или многоярусных систем используют консоли и стойки из нержавеющей или оцинкованной стали.

При открытой прокладке кабеля лотки не используют. На кронштейны, консоли, вертикальные кабельные стойки или непосредственно на строительные основания – стены или потолок – крепят кабельные полки, на которые кладут провода.

3. Шпильки и тросы

Эти элементы используют с подвесными (потолочными) кабеленесущими системами, когда монтаж на стены и стойки невозможен или неудобен. Шпилька — это металлический стержень с резьбой, один конец которого крепится к потолку, а на другой конец навешивают лоток или профиль. Шпильки подбирают по диаметру и длине в зависимости от веса лотка и расстояния до потолка.

Трос — гибкий стальной канат, который натягивают между строительными конструкциями. Лоток подвешивают к тросу с помощью зажимов или на петли. Тросовые подвесы используют для лёгких лотков или временных трасс.

Основа для крепления таких трасс – монтажные траверсы, перфополосы и другие монтажные профили.

4. Углы, повороты и соединители лотков

Угловые лотки обеспечивают механическое соединение листовых лотков, а также создают повороты, переходы и ответвления на трассе. Конфигурация разная – углы, отводы, переходники, заглушки, соединительные планки. Для систем с повышенной нагрузкой выполняют усиленные варианты (большей толщины). Для лотков стандартного исполнения хватает 2 или 4 соединителей. Наборы значительно упрощают монтаж и эксплуатацию кабельных систем.

Скоба кабельная К1157
Скоба кабельная К1157

5. Клеммы и пластины для заземления

Клеммы для монтажа, в отличие от хомутов и зажимов, предназначены не только для механического, но и электрического соединения проводников. Их задача – обеспечить непрерывность заземления трассы и выравнивание потенциалов по длине. При повреждении кабеля заземление через клеммы защищает от поражения электрическим током – сработает автоматика и отключит питания.

Для проволочных (сетчатых) лотков используют зажимные клеммы, для лестничных и листовых – болтовые. Клеммы изготавливают из латуни и оцинкованной стали.

Клеммы бывают винтовые (в них провод зажимается винтом), пружинными или рычажными. Для крупных кабельных линий используют болтовые клеммы. Помимо клемм, заземление обеспечивают пластины для заземления, которые устанавливают в местах соединения секций, переходники для лотков разной высоты и клипсы для заземляющего провода.

6. Зажимы и хомуты для кабеля

Используются для механической фиксации кабеля: удержания на несущих конструкциях, сохранения безопасного радиуса изгиба, предотвращения провисания и сползания кабеля. Зажимы и хомуты обеспечивают распределение нагрузки и организуют порядок проводов в пучке.

7. Разделительные перегородки лотков

Используют внутри лотков при монтаже нескольких видов проводки: делят внутреннюю площадь на две и более частей, чтобы кабеля не соприкасались. Согласно п. 2.1.16 ПУЭ, совместная прокладка силовых и слаботочных (информационных) кабелей в одной трубе, коробе или на одном лотке возможна только с разделением сплошной несгораемой продольной перегородкой с огнестойкостью не менее 0,25 часа.

8. Референс-органайзеры

Кабельные органайзеры – это направляющие планки со штырями или кольца из металла или пластика. Используются для вертикального размещения разных типов кабелей – обычно в стойках и шкафах. Аккуратно укладывают провода в больших системах.
