При установке кабельных лотков необходимо дополнительное заземление – комплекс устройств, замыкающих электрическую цепь на землю в случае утечки тока, короткого замыкания или иной аварийной ситуации.
Потенциально опасные ситуации возникают при: пробое изоляции кабельной линии в лотках резком скачке напряжения – например, при ошибочной коммуникации накоплении статического электричества – например, из-за трения или низкой влажности воздуха попадании молнии в наружные трассы. Кроме угрозы жизни и здоровью людей, работоспособности оборудования и безопасности зданий, ненадлежащее заземление кабельной трассы несёт также и юридические последствия. Согласно КоАП РФ, за отсутствие или фальсификацию заземления объектов предусмотрена административная ответственность. Также возможен запрет на эксплуатацию объекта до устранения нарушений.
Система заземления здания состоит из заземляющего проводника (который идёт от оборудования к электрощиту), шины заземления (планки в электрощите, к которой подключаются все заземляющие проводники от оборудования), и контура заземления – металлической конструкции в земле, к которой подключается шина.
Кроме заземляющих проводников, непосредственно на кабельные лотки монтируются заземляющие клеммы, крепёжные элементы или перемычки. Они предназначены для создания контакта с заземляющим проводником с минимальным переходным сопротивлением.
Есть также медные или алюминиевые соединительные шины, которые устанавливаются параллельно кабельной трассе и подключаются непосредственно к главной заземляющей шине здания, формируя тем самым непрерывную токопроводящую магистраль.
Заземление зданий и электроустановок различного напряжения бывает одного из трёх типов:
- кольцевое
- глубинное
- фундаментное.
Кольцевой, или поверхностный заземлитель – это замкнутая кольцевая металлическая шина по периметру здания. Шину прокладывают ниже уровня замерзания земли, на расстоянии не менее метра от здания. В районах с суровыми климатическими условиями кольцевой заземлитель делают из нержавеющей стали.
Глубинный заземлитель – это несколько металлических стержней, вкопанных в грунт на определённую глубину и соединённых с заземляющей шиной. Глубина закладки и количество стержней зависят от удельного сопротивления грунта.
Фундаментный заземлитель размещается в фундаменте, из которого выведены арматурные стержни для присоединения токоотводов. Изготавливается из нержавеющей стали, удобен тем, что не требует большого заглубления, в отличие от остальных вариантов. Однако используется реже, потому что требует установки на этапе закладки фундамента.
По сравнению с другими системами прокладки кабеля, кабельные лотки имеют лучшую электромагнитную совместимость. Иными словами, из-за того, что корпус лотка создаёт эффект клетки Фарадея, кабельные сети меньше электромагнитных помех.
Но если металлические корпуса лотков при этом не заземлены, они могут, в свою очередь, быть источником помех из-за внешних воздействий. Поэтому лотки для защиты от переменного электрического поля нужно заземлять, т.е. делать их потенциал постоянным. При этом нужно соблюдать ряд правил.
- Неразрывность цепи. Каждый элемент лотка должен быть подключён к заземляющей шине.
- Точки подключения. Заземление проводится минимум в двух точках трассы (в начале и в конце), а также там, где трасса имеет ответвление.
- Метизы, которыми соединяются проводники, нельзя использовать в иных целях, например, для монтажа частей лотков или крепления к опорам.
Проволочные кабельные лотки имеют ряд преимуществ по сравнению с лотками других конструкций:
- малый вес и легкий монтаж,
- цена ниже листовых металлических лотков (сплошных и перфорированных),
- охлаждение за счет естественной вентиляции,
- внутри не скапливается пыль,
- хорошая электромагнитная совместимость,
- простая схема заземления.
Уровень проводимости проволочных лотков гораздо ниже, чем у листовых. Поэтому их подключение к системе уравнивания потенциалов производится чаще – через каждые 10 метров. Для этого используются клеммы заземления: их присоединяют через стенки лотка и пропускают через них провод. В точке присоединения провода к клемме изоляция снимается.
Требования и нормы, регулирующие заземление лотков, изложены в следующих нормативных документах:
- Правила устройства электроустановок (ПУЭ), Глава 1.7, Заземление и защитные меры электробезопасности
- Правила технической эксплуатации электроустановок потребителей (ПТЭ электроустановок потребителей. Раздел 2. Электрооборудование и электроустановки общего назначения. Гл.2.7. Заземляющие устройства.)
- ГОСТ Р 50571.5.54-2013 Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов
- СО 153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций
- ТКП 339-2022 Электроустановки на напряжение до 750 кВ.
К документации относятся также ТУ, технические паспорта и сертификаты соответствия, выпускаемые производителями лотков.
Согласно ПУЭ, металлические кабельные короба и лотки можно использовать в качестве защитных проводников, если их конструкцией предусмотрено такое использование (о чём в документации изготовителя должно иметься соответствующее указание). Использовать открытые и сторонние проводящие части в качестве проводников можно, если они отвечают требованиям ПУЭ к проводимости и непрерывности электроцепи. Нулевые защитные проводники цепей заземления кабельных лотков не допускается использовать в качестве нулевых защитных проводников электрооборудования, питающегося по другим цепям. Выбор сечения защитных проводников производится по значениям, указанным в таблице:
| Сечение фазных проводников, мм2 | Наименьшее сечение защитных проводников, мм2 |
| S ≤ 16 | S |
| 16 < S ≤ 35 | 16 |
| S > 35 | S/2 |
Если при расчёте получается сечение, отличное от приведенного в табл. 1.7.5, то следует выбирать ближайшее большее значение, а при получении нестандартного сечения – применять проводники ближайшего большего стандартного сечения. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. Соединения стальных проводников рекомендуется выполнять посредством сварки. Соединения должны быть защищены от коррозии и механических повреждений.

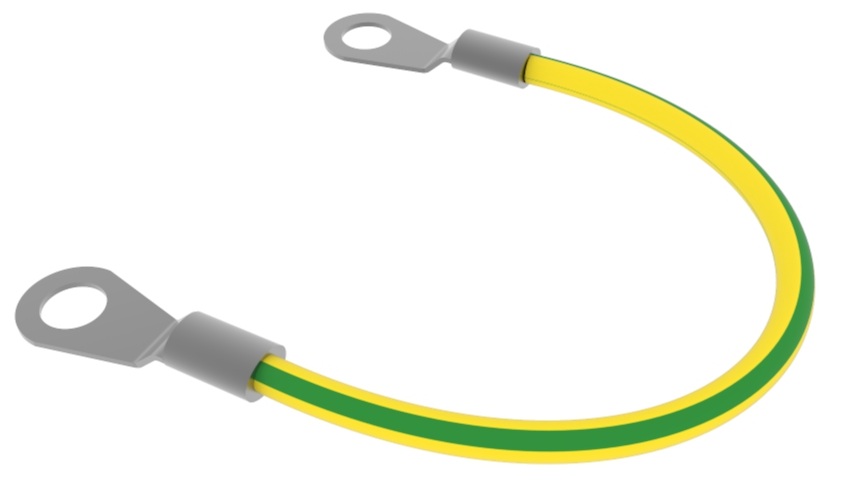

Провод заземления, в соответствии с международными стандартами, имеет двухцветную жёлто-зелёную окраску. Использование в изоляции проводов жёлтого и зелёного цветов по отдельности не допускается.
Согласно стандартам и правилам, действующим на территории Российской Федерации, крышки лотка и другие быстросъемные монтажные элементы не требуют заземления.
Соединения лотков винтами не обеспечивают непрерывности цепи заземления. Чтобы трасса работала в качестве заземляющего проводника, лотки должны иметь особые соединения (о чём должно быть указание в документации изготовителя, либо нужно использовать дополнительные перемычки).
Кроме того, лотки обязательно подсоединяют к системе уравнивания потенциалов в здании при помощи медного проводника диаметром 4-6 мм2.
Система уравнивания потенциалов (СУП) – это электрическое соединение всех металлических частей здания (труб, корпусов оборудования, металлических конструкций) и инженерных коммуникаций для предотвращения разницы электрических потенциалов между ними. Основная задача СУП – обеспечить безопасность находящихся в здании людей при возникновении утечки тока.
Система уравнивания потенциалов (СУП) и заземление — это взаимосвязанные, но разные вещи: заземление подключает электроустановку к земле для отвода тока при коротком замыкании, а СУП объединяет все проводящие части (металлические трубы, арматуру, корпуса приборов) в единый электрический контур, чтобы устранить опасную разницу потенциалов между ними.
Проверка заземления – это проверка целостности металлической цепи заземления между РЕ-проводниками (“землёй”) и заземляющими элементами контура заземления. Она проводится визуально и инструментально, с использованием микроомметра.
Согласно Правилам технической эксплуатации электроустановок потребителей электрической энергии (ПТЭЭП), после прокладки кабелей необходима повторная проверка заземления.
