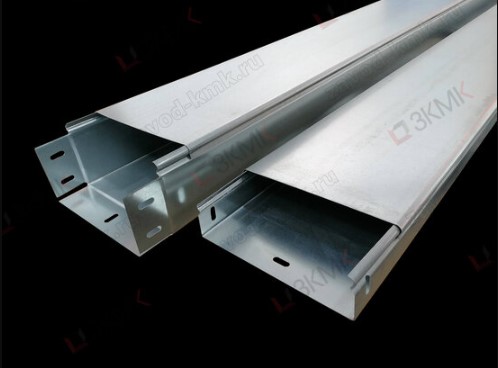

Кабельный короб, электромонтажный канал или кабель-канал – полая закрытая конструкция, обычно прямоугольного сечения, предназначенная для размещения кабелей и проводов. В отличие от кабельных лотков, кабель-каналы состоят из собственно короба и крышки.
Кабельный короб представляет из себя прямоугольный профиль, который крепится к поверхности (стене, полотку, ограждению). Основание внутри профиля бывает плоским или с креплениями для монтажа разделительных перегородок. Сверху короб закрывается крышкой.
Крышка короба имеет плоскую или закруглённую форму и крепится к профилю, охватывая его с трёх сторон (для металлических коробов) или защёлкой “двойной замок” (для пластиковых коробов).
На открытом воздухе, для крупных кабельных линий или в условиях производства с вибрацией, транспортной инфраструктуры, общественных пространств – используются фиксируемые крышки лотков. Фиксация производится саморезами или хомутами.
Крышка должна быть совместима с профилем по ширине, глубине и типу соединения. Неправильно подобранная крышка короба не обеспечивает надлежащую защиту и приводит к повреждению кабельной трассы.
Кабельные короба применяются при прокладке кабельных и проводных линий различного назначения:
- электрической проводки для локальных электросетей и для кабельных трасс
- оптоволоконных, телефонных линий информационных сетей
- линий видеонаблюдения, сигнализации и пожарной безопасности.
- Универсальность. Электромонтажные короба нужны не только для прокладки новых коммуникаций, но и для модернизации старых – например, проводов, проложенных в штукатурке.
- Организация трасс. Кабель-каналы легко направляют, разделяют и формируют пучки проводов и кабелей.
- Простота монтажа и обслуживания. При необходимости в кабельном коробе легко заменить повреждённый провод или добавить новый.
- Безопасность. Кабельные лотки защищают провода от повреждения, а маленьких детей и животных – от случайного поражения электрическим током.
- Защита от несанкционированного доступа. Злоумышленник, находясь в помещении, не сможет быстро получить доступа к коммуникациям.
Недостаток кабель-каналов – уменьшение размера помещения, из-за чего бывает невозможно поставить мебель вплотную к стене или застелить пол ровным ковролином.
В зависимости от конструктивных особенностей, исполнения и материалов кабельные короба делятся на несколько категорий.
Кабельные короба делятся на гибкие – трубчатые или секционные, и жёсткие – металлические, лестничные или плинтусы с крышкой.
Гибкие кабель-каналы используются в проектах с нестандартным рельефом здания и неровными стенами, сложными архитектурными решениями, куда невозможно поставить жёсткую конструкцию. Они бывают в виде гибких цепей (полузакрытые) или шлангов из металла, ПВХ или резины.
Жёсткие конструкции коробов – это оцинкованные или металлические кабель-каналы с крышкой или без, перфорированные, сплошные, лестничные или сетчатые. Они просты в монтаже, долговечны и легко открывают доступ к проводам. Такие конструкции крепятся к стенам или потолку с помощью шпильки или кронштейнов.
По конструкции и типоразмеру выделяют несколько основных типов кабельных коробов:
- сплошные, или глухие короба
- перфорированные – у которых стенки основания не сплошные, а с прорезями определённой формы
- проволочные – короба из проволочной сетки
- лестничные – конструкции из продольных профилей, соединённых перемычками, напоминающие лестницу
- мини кабель-каналы – для прокладки локальных сетей, интернет-линий, телефонных проводов
- напольные – для прокладки силовых и слаботочных сетей на полу в офисных помещениях, вместе с алюминиевыми колоннами
- плинтусные – для прокладки трасс на уровне плинтуса, с разделительными перегородками, чтобы прокладывать различные виды кабелей в одном канале
- парапетные, или магистральные – аналогичны плинтусным, но идут выше уровня пола
- угловые потолочные – монтируются по стене вдоль потолка, имеют треугольную форму
- потолочные – для подключения освещения, монтируются над потолочными конструкциями
- угловые для разветвлений – используются в местах разветвлений и поворотов трассы, бывают поворотные, T-образные, X-образные и прочие
- мостики рукавные – отдельный вид кабель-канала для прокладки кабелей, проводов, шнуров, шлангов через проезжую часть или на тротуаре.
Выбор конкретной конструкции кабель-канала обусловлен условиями эксплуатации и решаемой задачей. Правильно подобранный кабель-канал должен обеспечивать удобство монтажа требуемой трассы и её безопасность
Глухие, или неперфорированные, кабельные короба используются там, где необходима максимальная защита кабелей от внешних воздействий – пыли, влаги, механических повреждений и огня.
Перфорированные короба дают лучшую вентиляцию кабельной трассы и естественное охлаждение – например, для внешней электропроводки в условиях частой смены температуры. Доступ воздуха предотвращает образование конденсата и этим увеличивает срок службы кабеля.
Проволочные и лестничные конструкции технически представляют из себя кабельные лотки, однако часто используются как альтернатива кабельным каналам. Они легки и прочны, удобны для вентиляции кабеля и, кроме того, для визуального контроля состояния проводов. Такие короба устанавливают на складах, в технических и производственных зонах, в подвалах.
В производстве листовых металлических коробов и лотков используются два вида цинкования – горячее, то есть методом погружения в ванну с расплавленным цинком, и методом Сендзимира, то есть прокатыванием через такую ванну. Первый способ обеспечивает толстый защитный слой, более устойчивый к агрессивным средам. У коробов из стали, оцинкованной по Сендзимиру, слой цинка меньше, но и стоят они дешевле.
Оцинкованную поверхность для придания ей декоративных свойств окрашивают в любой из цветов палитры RAL.
Нержавейка устойчивее к внешним воздействиям, чем оцинкованная сталь, поскольку легирующие добавки вплавлены в сталь, и защитный слой нельзя сколоть или стереть. Поэтому короба из нержавеющией стали используются там, где нужна защита от агрессивной внешней среды – на пищевых, фармацевтических или химических производствах. Такие короба стоят дороже, чем оцинкованные.
Короба из анодированного алюминия используются в основном на промышленных предприятиях, где необходима защиты от электромагнитного воздействия, устойчивость к температурным перепадам и огнеупорность. Недостаток алюминиевых коробов – гораздо меньшая, чем у нержавеющих и оцинкованных, стойкость к механическим повреждениям.
Пластиковые кабель-каналы делаются из поливинилхлорида (ПВХ). Применяются преимущественно для внутренней отделки интерьеров жилых помещений. Отличаются низкой ценой, многообразием расцветок и лёгкостью монтажа: с ними легко спрятать провода в плинтус или выполненный в цвет стены короб.
Существуют каналы из гибких пластиков, полимеров и резины – для прокладки гибких конструкций по сложному рельефу – и, в редких случаях, керамические. Бывают также прозрачные ПВХ-кабель-каналы, для защиты светодиодных лент в элементах интерьера.
Перед началом монтажа определяют, где и как пройдёт кабельная трасса, проверяют ровность стен и рассчитывают количество точек крепления, исходя из материала поверхности, материала кабель-канала и количества проводов – обычно расстояние между точками крепления составляет 30-50 см.
Кроме собственно коробов и крышек, для монтажа понадобятся аксессуары: стыковочные углы, соединители, перегородки, заглушки, и, при необходимости, монтажные системы и кабельные полки и стойки ГЭМ. Аксессуары подбираются исходя из геометрии и места прокладки трассы и также бывают перфорированные, глухие или угловые.
Процедура монтажа технологически проста: дно корпуса просверливают там, где будут находиться точки крепления, крепят короб к поверхности саморезами или шурупами, закладывают кабель и закрывают крышкой.
Металлические кабельные короба используются в основном в промышленной отрасли и на предприятиях, где необходимо развести большие объёмы проводов. Они имеют ряд преимуществ перед пластиковыми:
- Высокая прочность, достаточная, чтобы выдерживать вес нескольких пучков кабелей.
- Огнестойкость. Значительно выше, чем у ПВХ-каналов.
- Стойкость к механическим повреждениям и коррозии и, как следствие, длительный срок службы.
- Защита от электромагнитного излучения, что требуется для коммуникационных кабелей.
Недостаток металлических коробов в сравнении с пластиковыми – больший вес и связанная с этим сложность монтажных работ.
Требования к выбору и монтажу кабель-каналов определяются следующими нормативными документами:
- ГОСТ Р 53315-2009 — общие требования к лоткам и каналам
- ГОСТ 14254 — степень защиты IP
- ГОСТ 30244-94 — группа горючести материалов.
Также учитываются классы нагрузки, устойчивость к ультрафиолету, химическим веществам и механическому воздействию.
Кабельные лотки – это открытые конструкции, а короба - закрытые, то есть по сути лотки с крышками. Лотки формируют каркас кабельной сети и фиксируют её расположение, но не защищают кабели сверху. Короб защищает кабель со всех четырёх сторон.
Ещё одно отличие лотков и коробов – способ монтажа. Короба обычно монтируются поверх стен или пола, а лотки скрыты под фальшполом или за навесными потолками.
Да, короб кабельный и кабель-канал обозначают одно и то же изделие: замкнутый профиль из металла или пластика для прокладки кабелей и проводов.
Для офисов и жилых домов лучше всего использовать пластиковые ПВХ-короба. Они дешевле и вписываются в любой интерьер. Для производства, открытых пространств или влажных холодных помещений целесообразнее выбирать оцинкованные короба или короба из нержавеющей стали.
