Технические термины и определения по коробам и лоткам

система кабельного короба

Нормативы ко всем электротехническим коробам, а также кабельным лоткам основываются на таких правительственных регулирующих документах, как:
— ГОСТ Р 52868-2007 «Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний»;
— ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок. Общие требования»;
— ГОСТ 20803-81 «Короба металлические для электропроводок. Общие технические условия».

В перечисленных выше нормативных документах используется ряд технических терминов, имеющих четкую формулировку.

Термины и наименования технического плана

Комплекс кабельных лотков (сюда относятся и лестничные лотки) представляет собою сочетание несущих элементов, главным предназначением коих считается удержание кабелей и проводки. Комплекс заключает в себе секции кабельных лотков и остальных составляющих.

Элементы комплекса кабельных лотков задействуются при образовании единого несущего кабели комплекса, в который входят:

  • Прямые секции кабельных лотков и коробов.
  • Фасонные составляющие.
  • Поддерживающие компоненты.
  • Детали конструкции для монтажа электрического оборудования и аппаратуры.
  • Дополнительные компоненты.

Прямая секция кабельного лотка либо короба представляет собою прямолинейный компонент комплекса, который служит поддержкой кабелю, конструкция состоит из основы и бортиков. Бортики могут быть в наборе либо прикрепляться один к другому посредством болтов, заклепок и так далее.

Прямая секция кабельной лестницы (лестничные лотки либо кабельросты) считается компонентом комплекса для поддержания кабелей, конструкция заключает в себе несущие бортики, которые присоединяются друг к другу перемычками (наподобие лестницы), подобные составляющие зачастую используются для вертикальной прокладки кабелей, поэтому их иногда называют кабельростами.

Фасонная секция представляет собою конструктивный компонент, который задействуется для присоединения друг к другу прямолинейных частей кабеленесущего комплекса и для сопряжения кабельных коробов с лотками в зонах изменения направления магистрали, развилки, перемены сечения либо завершения.

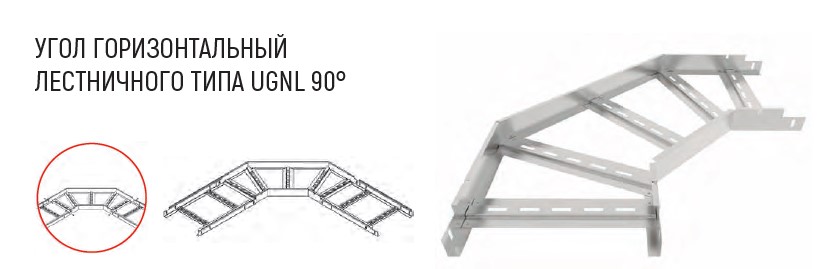

угловая секция для кабелей

Угловая секция - фасонный компонент, который предназначается для присоединения друг к другу прямолинейных частей в поворотных участках (горизонтальных либо вертикальных) кабеленесущего комплекса. В обыкновенном виде обладает углами в 90 и 45 градусов. По решению заказчика производится под иными углами.

Тройниковый угол (Т-образная секция) - фасонный компонент, монтируемый в участках ответвления кабельной дорожки. В обыкновенном виде обладает прямым углом. Предназначается для горизонтального и вертикального монтирования.

Х-образный угол (крестообразная секция) - фасонный компонент для монтирования в участки двустороннего ответвления кабельной трассы, в обыкновенном виде обладает прямым углом.

Типы секции перехода

Секция перехода является фасонным компонентом, который применяется для сопряжения кабельных коробов, а также лотков с различной шириной основы. Делится на три типа:

  • Симметричный.
  • Правосторонний.
  • Левосторонний.

Кабельная лотковая магистраль представляет собою кабеленесущую систему, которая состоит из фасонных и прямых компонентов. Установочное устройство является компонентом, который применяется для монтирования остальных элементов на кабельной дорожке. Установочное устройство для монтажа аппаратов предназначается для оснащения разнообразной электроаппаратурой:

  • Розетки.
  • Выключатели.
  • Защитные приборы.

Считается составляющей электрической установки, однако не причисляется к элементам комплекса кабельных лотков.

Поддерживающая система (кабельные стойки) является компонентом, который предназначается для удержания кабеленесущего комплекса, а также для ограничения его передвижения. Крепко закрепляется на перекрытиях постройки.

Аксессуары представляют собой дополнительные компоненты для фиксирования кабеля, прикрепления крышек на кабельных коробах.

Разъединение кабелей является разделением кабельных потоков на трассе в соответствии с их рабочим предназначением. Металлический элемент комплекса сделан целиком из металла либо сплава, а неметаллический – из любого иного материала. Композитный элемент сделан из металлических и неметаллических материалов.

Элемент, не распространяющий огонь – способен загореться под действием пламени, при этом не разносит огонь и тухнет, если устранить источник огня.

Внешнее воздействие на кабельный комплекс снаружи:

  • Климатические осадки.
  • Механическое действие.
  • Проникновение жидкости.

Термины

Неопасное рабочее усилие – наибольшее определенное усилие на кабельные лотки и короба, которое можно неопасно прикладывать в стандартных условиях.

Одинаково разделенное усилие – одинаково разделенное в границах установленного участка усилие.

Пролет – расстояние от оси одной поддерживающей конструкции до соседней. Внутренний фиксирующий элемент фиксирует элементы комплекса.Наружный фиксирующий элемент фиксирует поддерживающие части комплекса.

Участок основы кабельного либо лестничного лотка – участок, на которой могут помещаться кабели.

Вентилируемый участок основы – участок с беспрепятственным пропуском воздуха, в том числе площадь отверстий промеж перемычек лестничных лотков.

Пластинка рассредотачивания усилия – пластинка для проверки образца при воздействии на него направленного усилия.

Род продукции – категория частей несущего кабели комплекса, они должны разниться по единственному из параметров (скажем, шириной).

Технологический разряд – разновидность продукции, виды коей различаются толщиной используемого материала либо же высотой боковых стен.

Перпендикулярное искривление – искривление основы кабельного лотка в вертикальной плоскости без учета любой деструкции в продольном направлении.
