Кабельные лотки – виды, назначение и функционал, конструкция

Что такое кабельные лотки

Кабельные лотки - это металлоконструкции, предназначенные для прокладки, защиты и организации кабелей и проводов. Лотки обеспечивают удобство монтажа, обслуживания и защиты кабельных линий от механических повреждений и внешних воздействий.

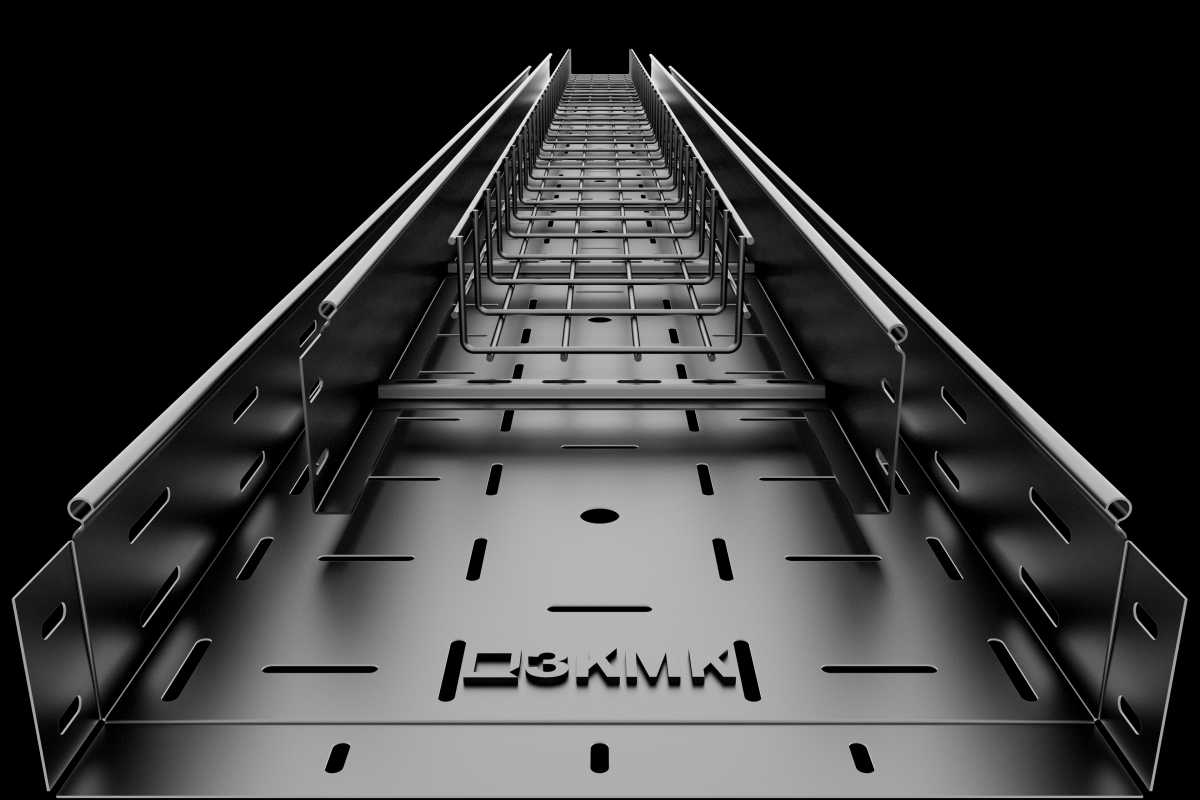

Кабельный лоток

Кабельный лоток



Назначение кабельных лотков

Металлические кабельные лотки используются для защиты электросетей от воздействия неблагоприятных факторов и образуют кабеленесущую систему. Лотки производятся штамповкой из нержавеющего или оцинкованного металла.

Где применяются кабельные лотки

Кабельные лотки применяются там, где требуется организация и защита кабельных трасс – в промышленных зданиях, офисах, жилых или складских помещениях, под навесом или открытым небом. Места прокладки кабельной трассы – потолочное пространство, пространство под фальшполом или над навесным потолком, кабельные шахты, подводы к серверным шкафам или подстанциям.

Варианты реализации зависят от варианта исполнения лотков:

  • на промышленных объектах и в серверных обычно применяются перфорированные лотки
  • в офисах, жилых и складских помещениях вне агрессивных условий – сплошные или проволочные лотки
  • на предприятиях нефтеперерабатывающей, химической, пищевой промышленности, в помещениях с повышенной влажностью воздуха, шахтах, туннелях метро – лотки из нержавеющей стали
  • в помещениях с высокой температурой или для прокладки тяжёлых кабельных линий – лестничные лотки

Виды кабельных лотков

Кабельные лотки разных типов имеют одни функциональные задачи, однако разные эксплуатационные характеристики. Кабельные лотки бывают:

  1. Перфорированные листовые
  2. Неперфорированные (глухие) листовые
  3. Лестничные (лотки лестничного типа, или кабельросты)
  4. Проволочные (сетчатые).

Самые распространённые лотки – листовые с перфорацией.

Виды кабельных лотков



Виды кабельных лотков

Перфорированные лотки

Перфорированные лотки – это кабельные каналы из металлического листа с отверстиями по всей длине. Перфорация обеспечивает:

  • вентиляцию кабельной трассы
  • теплоотвод в случае, если кабель нагревается
  • удобство монтажа, если от кабельной трассы требуется сделать отвод.

Недостаток перфорированных лотков – не предназначены для условий высокой влажности.

Неперфорированные глухие лотки

Глухие кабельные лотки также сделаны из металлического листа, но не снабжены перфорацией. Сплошной лоток удобен, если прокладка кабель-канала проводится через бетон и вентиляции не предусмотрено, или если необходима защита кабеля от пыли, влаги и песка.

Недостатки глухих лотков – цена, отсутствие вентиляции и сложность в обслуживании. Такие лотки используются в сложных условиях: на пищевых или химических производствах и для наружных трасс.

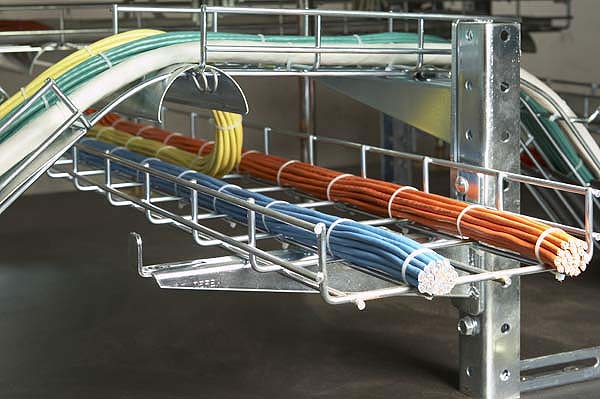

Проволочные (сетчатые) лотки

Проволочные лотки – это кабель-каналы, сделанные из проволочной оцинкованной сетки.

Преимущества проволочных лотков:

  • сохраняют визуальную высоту помещения и подходят для низких потолков,
  • лёгкость и гибкость,
  • небольшой вес.

Недостаток сетчатых лотков – невысокая механическая прочность.

В проволочные лотки можно укладывать кабель в несколько слоёв, при этом он хорошо вентилируется. Такие КНС используются в офисных зданиях и для слаботочных систем.

Лестничные лотки

Лестничные лотки напоминают лестницу и состоят из боковых профилей (лонжеронов) и поперечных перекладин.

Преимущества лестничных лотков:

  • выдерживают более высокие нагрузки – БРН до 500 кг/м² – например, для укладки кабеля с большим сечением;
  • как и сетчатые лотки, обеспечивают хорошую вентиляцию трасс;
  • предоставляют свободный доступ к кабелю для ремонта трассы или замены проводки.

Недостаток лестничных лотков – не защищают проводку от пыли.

Лестничные лотки используются для прокладки магистральных линий, кабелей с высокими тепловыми нагрузками или в высокотемпературных цехах.

Угловые и Т-образные лотки, крестовины

Углы и крестовины используются для изменения геометрии кабельной трассы. Углы служат для плавного поворота лотка, а крестовины – для разветвления на несколько направлений. Эти аксессуары обеспечивают прокладку кабеля в соответствии с конфигурацией помещения и потребностями системы.

Усиленные кабельные лотки тяжелой серии

Лотки тяжёлой серии предназначены для прокладки кабельных трасс в условиях повышенных нагрузок: в промышленных зданиях, на нефтехимических предприятиях, объектах дорожной инфраструктуры.

Усиленные лотки доступны во всех исполнениях: оцинкованные методом Сендзимира, горячеоцинкованные, порошковая окраска по RAL или из нержавейки.

Какие бывают исполнения кабельного лотка

Лотки кабельные ЗКМК поставляются в различных вариантах исполнения:

  1. Лотки, оцинкованные методом Сендзимира. Дешевле горячеоцинкованных, однако степень защиты меньше, поэтому их эксплуатируют только внутри зданий.
  2. Горячеоцинкованные лотки. Антикоррозийное покрытие лотков, оцинкованных горячим методом, самое надёжное, а срок службы – самый большой. Такие лотки можно использовать вне закрытых помещений.
  3. Лотки из нержавеющей стали AISI 304, AISI 316 (российской стали 12Х18Н10Т). Самый дорогой вариант исполнения. Предназначены для эксплуатации в помещении под навесом или со свободным доступом воздуха либо (в климатическом исполнении ХЛ1) на открытом воздухе с воздействием любых атмосферных факторов.
  4. Лотки, окрашенные в цвета RAL методом порошковой окраски. Для повышения декоративных свойств продукции ЗКМК предлагает более 170 цветов из каталога RAL.Окраска незначительно повышает антикоррозийную защиту стали, поэтому такие лотки не годятся для эксплуатации в агрессивных условиях.

Как монтируется система кабельных лотков

  1. Подготовка. Создание проекта трассы, изучение маршрута прокладки, условий окружающей среды, определение типа кабелей и требуемой нагрузки, подбор материалов и инструментов.
  2. Разметка трассы, с учётом точек крепления, поворотов трассы и геометрии помещения, в том числе препятствий – труб, вентиляционных каналов, колонн и иных инженерных сооружений – а также вертикальных участков и зон повышенной вибрации.
  3. Монтаж крепёжных элементов: подвесов и крепежа, с учётом материала стен и потолка и допустимой нагрузки.
  4. Монтаж кабельных лотков: сборка отдельных секций, соединение отдельных частей и дополнительных элементов – переходников, углов, ответвлений.
  5. Прокладка кабельной трассы: размещение, фиксация и маркировка кабелей.

Обратите внимание, что каждый сегмент лотка должен быть заземлён, иначе высок риск поражения током либо короткого замыкания.

Нормативные документы на кабельные лотки

Требования к выбору и прокладке лотков описаны в нормативных документах ПУЭ 7. Правила устройства электроустановок. Издание 7, Раздел 2. Канализация электроэнергии и ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки.

Требования к пожаробезопасности указываются в ПУЭ 2.1.61, ГОСТ Р 50571.15.

Как выбрать кабельный лоток

Выбор того или иного типа лотка обусловлен прежде всего решаемыми техническими задачами. Поэтому до покупки лотков имеет смысл рассчитать проект кабельной трассы, учитывая вид, диаметр, силовую нагрузку кабеля, вес кабельных пучков в лотке, геометрию линии, климатические условия в помещении и требования ко внешнему виду лотка.

При расчёте нагрузки лотка полезно знать, что:

  1. Ширина лотка должна быть достаточной для прокладки кабеля в несколько рядов.
  2. Высота лотка должна быть больше, чем диаметр самого толстого кабеля или пучка кабелей.
  3. Заполняемость проводами в глухих лотках не должна превышать 35%, в открываемых - 40%.
  4. Силовые и слаботочные кабели не рекомендуется укладывать в одном лотке. Если этого нельзя избежать, между ними прокладывают асбестовую перегородку и выдерживают расстояние не менее 50 см.

Кроме непосредственно лотков и кабеля, потребуются дополнительные элементы: крышки для лотковуглы и секции лотков, крепёж для лотков и другие аксессуары.

Преимущества и недостатки металлических лотков для кабеля

Металлические лотки имеют ряд преимуществ по сравнению с аналогами (короба из ПВХ, железобетон):

  1. Коррозионностойкость и долговечность. Стальные лотки устойчивы к воздействию влаги и перепадам температуры и надёжно защищают уложенные в них кабели от внешних воздействий.
  2. Огнеупорность. Металлические лотки выдерживают от получаса до полутора часов воздействия высоких температур при пожаре. Это замедляет распространение огня в случае возгорания.
  3. Простота организации и масштабирования кабельных трасс. Правильно уложенные трассы при первичном монтаже заполнены не более чем наполовину. Поэтому для прокладки дополнительных сетей нужно просто добавить кабели или провода в уже установленную трассу.
  4. Защита от постороннего вмешательства. Монтаж производится на высоте не меньше двух метров, а значит, люди в помещении не соприкасаются с кабельной трассой и не могут ей повредить.
  5. Защита кабелей от электромагнитных воздействий.
  6. Высокая несущая способность. Металлические лотки выдерживают больший вес кабелей, чем пластиковые. Для монтажа особо тяжёлых кабелей используются лестничные лотки.
  7. Лёгкость и доступность монтажа. Установка лотковых систем не требует высокой квалификации персонала и сложного оборудования.
  8. Естественная вентиляция. Проволочные, лестничные и перфорированные лотки обеспечивают свободное прохождение воздуха, отчего кабели не перегреваются.
  9. Свободный доступ к кабелям, в случае проволочных и лестничных лотков.
  10. Универсальность и эстетичность. Системы кабельных лотков используются в помещениях разного назначения и благодаря эффектному внешнему виду вписываются в интерьеры в стиле лофт или модерн.

Среди недостатков металлических кабельных лотков можно отметить:

  • больший вес по сравнению с пластиковыми лотками
  • большую сложность резки и монтажа
  • сравнительно высокую стоимость
  • подверженность коррозии и температурному расширению.
Монтаж кабельных лотков
Монтаж кабельных лотков

Чем отличается лоток от короба

Кабельный короб – это закрытая конструкция для прокладки кабеля. У коробов есть крышки, а лотки открыты и поэтому не защищают провода сверху. И лотки, и короба бывают перфорированные и нет.

Лотки и короба различаются также функционально: кабельные лотки используют для прокладки электросети закрытым способом (за стенами), а металлические короба – для монтажа поверх стен в жилых и промышленных помещениях.

Какой вариант оцинковки лотка выбрать

При выборе варианта оцинковки лотка имеют значение условия эксплуатации и антикоррозионные свойства материала. Внутри помещений можно использовать крашеные или оцинкованные по Сендзимиру лотки, для улицы и внешних помещений – горячеоцинкованные или из нержавеющей стали.

Маркировка кабеля в лотке

Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию. Кроме того, кабели должны маркироваться на поворотах трассы и на ответвлениях.

Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.

Маркировочные бирки для кабеля
Маркировочные бирки для кабеля

Нормы прокладки кабельных лотков

Системы кабельных лотков устанавливаются согласно проекту и по правилам нормативной документации. Также при прокладке кабельных систем следует соблюдать нормы пожарной безопасности.

Чем отличаются металлические лотки от железобетонных и ПВХ

Пластиковые лотки обычно изготовлены из ПВХ и применяются для прокладки кабелей до 400 Вольт и телекоммуникационных кабелей. Они легче и дешевле, чем металлические, однако менее долговечны и плавятся при высокой температуре, то есть пожароопасны.

Железобетонные лотки представляют собой стальную обрешётку, залитую бетоном. Они прочнее и долговечнее, чем металлические, и часто используются при укладке кабеля в грунт. В жилых помещениях железобетонные лотки обычно не применяют.
