Расстояние между кабельным лотком и трубопроводом

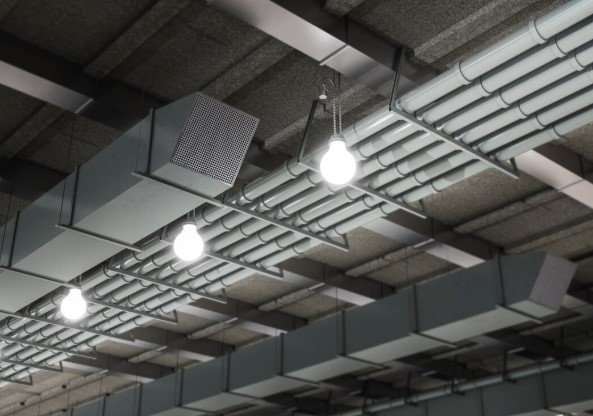

При проектировании и строительстве объектов инфраструктуры важно соблюдать минимальное расстояние между инженерными сетями (например, кабельной линией и трубопроводом). Конкретные расстояния “кабельный лоток – трубопровод” устанавливаются Правилами устройства электроустановок (ПУЭ) и иными нормативными документами.

Требования, которые установлены в нормативных документах, направлены в первую очередь на:

• обеспечение безопасности всех видов инженерных коммуникация
• снижение взаимного негативного влияния коммуникаций друг на друга
• предотвращение аварий
• облегчение доступа к коммуникациям при проведении техобслуживания и ремонтных работ.

Ключевые аспекты безопасности – это предотвращение механических повреждений кабеля при авариях на сопутствующих коммуникациях и защита от физических воздействий.

Физический контакт между кабелем и трубой, или между кабелем и содержимым трубы, приводит к нарушению изоляции кабеля. Даже при нештатной ситуации (деформация или прорыв трубопровода) кабель не должен получить механические повреждения.

Кроме того, близость горячих трубопроводов может вызвать перегрев кабеля, особенно если для его изоляции использованы полимерные материалы.

Хотя это не регламентировано в ПУЭ, размещение кабелей над трубопроводами в эстакадах и галереях – общепринятое инженерное правило. Это делается по следующим причинам:

• для защиты кабеля от теплового воздействия и скопления горячего воздуха под трубопроводом
• для защиты кабеля от содержимого трубопровода в случае прорыва или ремонта
• для удобства обслуживания кабелей и установки их дополнительной защиты.

Работающие кабели, особенно силовые, создают вокруг себя электромагнитное поле, которое наводит блуждающие токи в расположенных рядом металлических конструкциях, в том числе в трубах. Блуждающие токи вызывают электрохимическую коррозию металла. Поэтому дистанцию между кабелем и трубопроводом необходимо выдерживать и для того, чтобы уменьшить влияние кабеля на безопасность трубопровода.

Согласно ПУЭ, пересечений кабельной трассы с трубопроводом следует по возможности избегать (2.3.14). Согласно п.2.3.88. ПУЭ, при параллельной прокладке расстояние по горизонтали в свету от кабельных линий напряжением до 35 кВ до трубопроводов, водопровода, канализации и дренажа должно быть не менее 1 м.

В стеснённых условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах.

Правила устройства электроустановок также регламентируют расстояние от кабельных линий до газопроводов низкого, среднего и высокого давления и до теплопроводов.

1. Согласно п.2.3.95 ПУЭ, при необходимости пересечения кабельной линии и трубопроводов, в том числе нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс не менее чем по 2 м в каждую сторону в трубах.
2. Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.
3. Силовые кабели и кабели связи рекомендуется прокладывать выше трубопроводов – для защиты от теплового воздействия и механических повреждений.

При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 1 м, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами - не менее 4 м.

Внимание! Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Да, провода и кабели, проложенные параллельно горячим трубопроводам или пересекающиеся с ними, должны иметь защиту от высокой температуры или соответствующее климатическое исполнение. Кроме того, при расстоянии от проводов и кабелей до трубопроводов менее 0,25 м  провода и кабели должны быть дополнительно защищены от механических повреждений (коробами, крышками, кожухами, кабель-каналами) на длине не менее 0, 25 м в каждую сторону от трубопровода.

Расстояние в свету — это принятое в технической документации обозначение наименьшего расстояния между двумя наружными поверхностями. Иными словами, это кратчайшее расстояние между наиболее близкими габаритными точками двух объектов.

Таким образом, если расстояние в свету от кабельной линии до трубопровода не меньше 1 метра, то и расстояние между ними в любом другом направлении тоже не менее 1 метра.

В ряде случаев нормы ПУЭ действительно допускают уменьшение минимальных расстояний, но это возможно только при соблюдении строгих дополнительных условий, например, при использовании специальной защиты кабеля (трубы, несгораемые перегородки) или в стеснённых условиях. За пределы, оговорённые в нормативных документах, выходить небезопасно.

Более того, при проектировании рекомендуется, наоборот, увеличивать расстояния между коммуникациями для облегчения эксплуатации и увеличения безопасности сетей.

При прокладке нескольких кабелей в одном лотке ПУЭ регламентирует минимальное расстояние в размере:

• для силовых кабелей до 10 кВ – не менее 100 мм (0,1 м) друг от друга
• для сигнальных и слаботочных кабелей допускается прокладка без зазора, но рекомендуется использовать разделители.

Помните, что плотная укладка приводит к перегреву кабелей из-за повышенной тепловой нагрузки! Это, в свою очередь, влечёт сокращение срока службы изоляции и повышенный риск возгорания.

Силовые и контрольные кабели желательно разделять друг от друга. ПУЭ допускает прокладку силовых кабелей до 1 кВ рядом с контрольными. При этом между ними должен быть экран или разделитель толщиной не менее 10 мм.
