Как укладывать провода в лоток

Укладку проводов часто производят в лотках, поскольку такой способ удобен для исполнителя, упрощает переходы между отметками и сохраняет эстетичный внешний вид помещения. Правильная укладка обеспечивает постоянный доступ к кабелю для осмотра, монтажа дополнительных кабелей и их замены в случае неисправностей. В отличие от уложенных проводов в трубах, кабели в лотках не протягиваются. Это защищает оболочку от заломов и порчи.

Лоток монтируют на уровне не ниже двух метров от пола – для гарантии сохранности содержимого. В служебных электротехнических комнатах их можно устанавливать на любой высоте. Кабельные лотки соединяют друг с другом, чтобы электрическая цепь была заземлена и непрерывно работала.

Зачастую лоток необходимой ширины формируют связыванием нескольких перфорированных заготовок. Для управления кабельной системой электротехнических помещений используют систему лотков. Несколько заготовок укладывают на опорные конструкции (стойки, консоли или полки), установленные в паре метров друг от друга.

Прокладка кабелей и проводов разрешается только при наличии проекта, утверждённого в установленном порядке и согласованного с соответствующими службами. К работам по разводке силовых линий, подключению оборудования и разводке токоведущих магистралей допускаются только специализированные монтажные организации с разрешением на проведение данных работ и оборудование.

Укладка кабелей и проводов по правилам должна проводиться с учётом требований действующих нормативных документов:

• СНиП 3.05.06-85 «Электротехнические устройства»;
• ГОСТ Р 50571-15-97 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования», глава 52 «электропроводки»;
• «Правила устройства электроустановок»;
• ряда соответствующих государственных стандартов.

Проектировщик должен учесть все нормы и правила, выбрать лоток по конструктивным особенностям, материалу, показателю защиты по IP. Кроме того, согласно ГОСТ, нужно разработать план по прокладке кабеля в коробах (как они будут идти – одиночными жилами, связанными в пучки и т.д.). После составляется соответствующая проектная документация для получения разрешения на проведение работ по установке силового кабеля в необходимых инстанциях.

Кабельные лотки делят на группы по следующим признакам:

• материал, из которого изготовлены короба – нержавейка, пластик, оцинковка или бетон;
• место прокладки –плинтусные, напольные, карнизные, подземные;
• наличие перфорации и разделительных перегородок;
• степень пыле- и влагозащиты (классы IP).

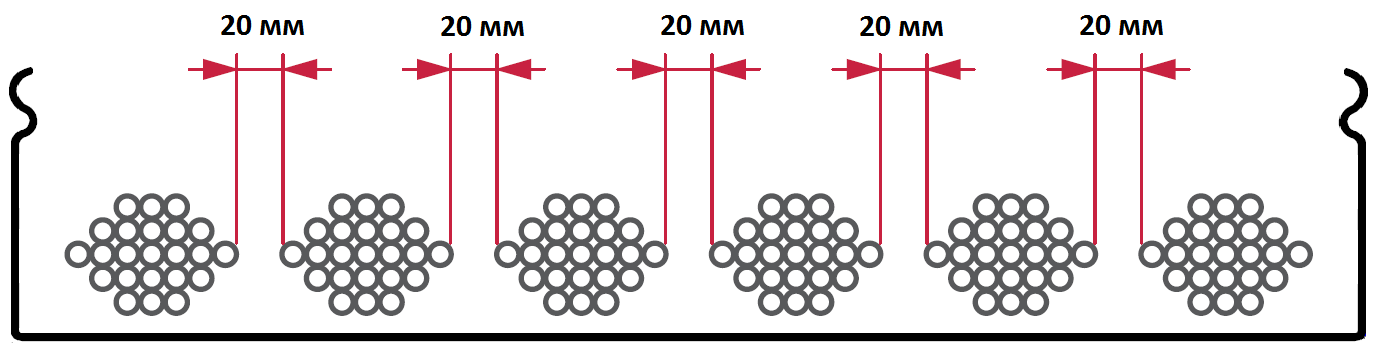

1. По общему правилу провода укладывают в 1 ряд, но силовой кабель маленького сечения можно располагать в 2 слоя или в пучках. Пучки диаметром не более 10 см прокладывают на расстоянии 2 см или более друг от друга. При укладке проводов учитывайте допустимые нагрузки тока. В зависимости от количества в пучке используются понижающие коэффициенты: 0,68 для 5—6 проводов, 0,63 для 7—9 и 0,6 для 10—12.
2. На ровных горизонтальных участках связывать провода не нужно. В остальных случаях принято собирать в пучок горизонтально расположенные кабели с шагом 4,5 метра, а вертикально расположенные через 1 метр.
3. Независимо от конструктивных особенностей опор, провода в лотках должны быть закреплены в конечных точках, местах соединения муфт и поворотах магистрали.
4. Укладку в лоток производят с запасом длины, покрывающим потенциальные температурные деформации. Сам кабель при этом распределяют прямолинейно, а не витками.
5. При температуре окружающей среды от -15°C до -40°C к прокладке проводов приступают только после их предварительного прогревания. Монтаж электросети при температурах ниже -40°C запрещена.
6. Если существует риск нагрева под воздействием солнечных лучей, лотки дополняют солнцезащитными экранами.
7. Для удобства эксплуатации и сервисного обслуживания не рекомендуется заполнять проводами более 50% короба.
8. Монтаж кабельных лотков выполняется из целостных заготовок. Соединительные муфты должны использоваться только в случае необходимости, а не для соединения двух коротких заготовок на прямом участке.
9. После окончания монтажа и формирования единой электрической цепи проверяют сопротивление изоляции.
10. Если кабельная магистраль пересекается с трубопроводом, их устанавливают на расстоянии не менее 5 см друг от друга, а при параллельном расположении магистралей — не менее 10 см. Для трубопроводов, по которым проходит газ или горючая жидкость, зазор между кабельным лотком увеличивают до 25 см.

1. Защита от внешнего воздействия. Монтируемые трассы защищены от механических повреждений как в помещении, так и на открытом воздухе.
2. Эффективность использования. Размещение проводов в лотках упорядочивает трассы, существенно облегчает монтаж и эксплуатацию, позволяет эффективно использовать пространство.
3. Гибкость решений. При монтаже кабелей в лотках легче выполнить проводки на сложных трассах, можно устроить ответвление на любом участке. При необходимости возможна раздельная прокладка силового кабеля в лотке, отделенном от контрольных (слаботочных) цепей специальной перегородкой.
4. Охлаждение кабелей намного лучше, чем при других способах монтажа.
5. Экономичность. Монтаж не слишком затратен, и для обслуживания не нужно покупать дорогостоящие дополнительные аксессуары.

У описываемого способа правильной укладки кабелей есть и недостатки. К ним относят значительный расход материала (в сравнении с открытой проводкой) и повышенную трудозатратность монтажа.

Кроме того, существуют ограничения на типы используемых кабелей: в лотках могут размещаться провода или кабели без защиты и бронирования с полимерной изоляцией, максимальным напряжением 1000 В. Сечение кабеля должно быть не более 16 мм2, для провода не более 120 мм2.
