Монтаж лестничных лотков и крепление проводится с обязательным предварительным проектированием и соблюдением технологических норм. Технологически он не отличается от монтажа любых других кабельных лотков, однако требует понимания специфики лестничных лотков и особенностей их крепления.
Лестничные лотки, они же кабельросты – это кабельные лотки, по форме напоминающие лестницу. Они предназначены для прокладки, обслуживания, защиты и организации большого количества кабельных линий и проводов. Лестничные лотки состоят из боковых профилей (лонжеронов) и поперечных перекладин.
Основные преимущества лестничных лотков:
- выдерживают высокие нагрузки, можно укладывать тяжёлые кабели и кабели с большим сечением
- поскольку воздух свободно проходит, трасса хорошо охлаждается
- лёгкий доступ к трассе для ремонта или расширения.
Недостаток лестничных лотков – хуже защищают кабели от механических повреждений, чем глухие лотки, и совсем не защищают от пыли.
Лестничные лотки используются там, где нужно выдержать большие механические или температурные нагрузки: для прокладки силовых магистральных линий, протяжённых горизонтальных и вертикальных трасс, кабелей большой массы, греющихся кабелей, в местах с повышенной температурой (например, в тропических климатических зонах или высокотемпературных цехах).
Лотки лестничного типа ЗКМК поставляются в следующих вариантах исполнения:
- RAL — лотки, окрашенные порошковым методом в цвета RAL. Имеют более 170 вариантов окраски, поэтому вписываются в любой интерьер, предназначены только для внутренних работ.
- ZN — лотки, оцинкованные методом Сендзимира. Дешевле, чем горячеоцинкованные или нержавеющие, предназначены для эксплуатации внутри сухих отапливаемых помещений.
- HDZ — горячеоцинкованные лотки с надёжным антикоррозийным покрытием. Могут эксплуатироваться вне закрытых помещений.
- AISI — лотки из нержавейки AISI 304, AISI 316 (аналог — российская сталь 12Х18Н10Т). Предназначены для использования под навесом или, в варианте климатического исполнения ХЛ1, на открытом воздухе, а также в помещениях с особыми условиями (химические и пищевые производства, бассейны).
Выбор и прокладка лотков должны соответствовать требованиям нормативных документов, прежде всего ПУЭ 7. Правила устройства электроустановок. Издание 7 и ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009 Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки.
Кроме того, требования к пожаробезопасности лотков содержатся в ПУЭ 2.1.61, ГОСТ Р 50571.15.
Последовательность монтажа лестничных лотков такая же, как и для других лотков:
- проектирование: изучение маршрута и условий прокладки, определение типа и количества кабелей, расчёт нагрузки и точек крепления, составление проекта, подбор материалов и инструментов
- разметка трассы: прокладка маршрута с учётом точек крепления, геометрии помещения, препятствий, противопожарных проходов
- установка подвесов и крепежа согласно проекту
- монтаж кабельных лотков: сборка секций, частей и дополнительных элементов
- прокладка собственно трассы по установленным лоткам
- подключение оборудование и заземления к трассе
- оформление документации.
Лестничные лотки обычно предназначены для прокладки кабелей повышенной массы или протяжённости, поэтому для них особенно важно рассчитать безопасную рабочую нагрузку и шаг крепления.
Нагрузка на кабельные лотки не должна быть выше безопасной рабочей нагрузки (БРН). Безопасная рабочая нагрузка (БРН) — это гарантированно допустимая нагрузка для безопасной эксплуатации лотков, которая всегда меньше их несущей способности. Расчётные значения БРН определяются испытаниями производителя в соответствии с требованиями ГОСТ Р 52868-2021. Она зависит от:
- толщины листа, из которого лотки сделаны
- материала: сталь горячего цинкования, нержавеющая сталь, алюминий
- высоты бортов лотка
- формы лонжеронов, то есть сечения профиля лотка
- длины пролёта между опорами («шага опор»), то есть расстояния между несущими элементами трассы.
Чем больше расстояние между опорами, тем меньше возможная нагрузка. Поэтому при проектировании шаг опор подбирается исходя из расчёта нагрузки. Рекомендуемый шаг обычно составляет 80-150 см. Шаг больше необходимого может привести к разрушению трассы или снижению её эксплуатационных характеристик.
Кабельрост крепится к полу, потолку, стенам, металлическим конструкциям. Благодаря простоте и открытой форме, разнообразию крепежа и вспомогательных элементов, лестничные лотки закрепляются в зависимости от длины и сложности трассы, в соответствии с общими принципами прокладки кабельных линий.
Возможные варианты зависят от планировки и назначения помещения, а также от поверхности, к которой крепится лоток. Для защиты проводов, а также предотвращения поражения электрическим током крепление выбирается так, чтобы люди как можно меньше контактировали с кабельными линиями.
Применяется там, где невозможно крепление к потолку или стенам и можно провести кабель по полу: на технических и промышленных объектах, на открытых площадках. Для крепления к полу используются:
- напольные стойки — для формирования жёсткого каркаса трассы, особенно в условиях динамических или вибрационных нагрузок от оборудования
- П-образные профили — для создания основания под лоток и фиксации элементов конструкции
- анкерные болты — для крепления конструкции к бетонному основанию.
Применяется, когда нужно обеспечить проход или проезд и не потерять полезную площадь — в торговых комплексах и иных местах большого скопления людей, в паркингах и складах, в цехах и инженерных зонах. Используются:
- T-образные и L-образные кронштейны — для крепления к балкам, потолочным и межэтажным перекрытиям и для создания поворотов, ответвлений и нескольких уровней трассы
- перфоленты в качестве замены кронштейнам
- подвесы со шпильками — для создания многоуровневой или наклонной трассы и выравнивания неровностей потолка
- анкерные болты — для крепления конструкции к бетонным перекрытиям.
Применяется при вертикальной прокладке кабеля или когда трассы прокладываются в узких местах (в подвалах, шахтах, коридорах, технических помещениях), вдоль фасадов и стен. Наиболее простой и надёжный вариант. Позволяет создавать многоярусные системы, удобные в обслуживании. Используются:
- настенные кронштейны — для крепления вдоль стены
- кабельные полки и стойки — при высокой нагрузке
- перфоленты — для выравнивания трасс и в качестве замены кронштейнам
- дюбеля или анкерные болты — для кирпичных или бетонных стен.
Недостатки настенного крепления — потеря полезной площади помещения, а также возможное тесное расположение кабелей. При креплении к потолку или к стене необходимо выравнивать подвесы по вертикали, избегать перекосов и тщательно рассчитывать нагрузку на опоры, чтобы предотвратить механические деформации лотков.
Есть два основных варианта соединения лотков:
1. Встык с помощью соединительных пластин
2. Внахлёст (по типу папа-мама).
В обоих случаях для крепления используются болты.
Одно из преимуществ лестничного лотка — большое количество перфорации. Поэтому такой лоток крепится анкерами прямо к стене или полке, либо на других элементах: на монтажных стойках, перфолентах, кронштейнах, подвесах или скобах. При выборе крепежа учитывается нагрузка на лотки и тип поверхности, к которой он производится. Помните, что чем чаще расположены точки крепления к опорам, тем большую нагрузку может нести трасса.
Многоярусные и тяжёлые трассы рекомендуется укладывать на кабельных стойках и полках, при этом греющиеся кабели или кабели в горячих цехах нельзя укладывать к в лотках вплотную к стене, во избежание перегрева. Там, где в приоритете компактное размещение кабелей, используется вертикальная прокладка с фиксацией анкерами. Большое количество кабелей или кабели разного типа лучше прокладывать горизонтально.
Повороты, углы, разветвления и переходы по высоте собираются из фасонных элементов, чтобы сохранить радиус изгиба кабеля. Основные монтажные элементы включают: горизонтальные углы 45 и 90 градусов, Х- и Т- ответвители, вертикальные шарнирные углы, упрощенные редукции, стеновые крепления, монтажные пластины, стяжки для крепления кабеля, крышки лотков, прижимы, кронштейны, консоли, кабельные полки и стойки, пластиковые заглушки для защиты торцов от повреждений.
Их изготавливают из оцинкованной стали, реже – из нержавеющей или из пластика.
Материал лотка выбирается исходя из назначения и места расположения трассы (оцинкованные по Сендзимиру или окрашенные RAL лотки для сухих тёплых помещений, горячеоцинкованные для влажных открытых помещений или для улицы, нержавеющая сталь для химических и пищевых производств).

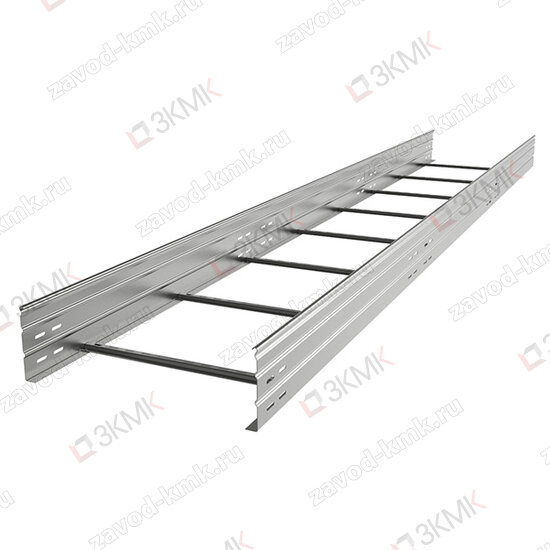

Размер и ширина лотка выбирается исходя из типа кабеля и его количества, с запасом на возможное увеличение количества кабелей. Для тяжёлых трасс возможно применение усиленных лестничных лотков. Для исключительно слаботочных кабелей или небольшого количества силовых достаточно взять проволочный или перфорированный лоток. Несущая способность лестничных лотков в таком случае избыточна.
1. Не экономьте на материале лотков, для открытых помещений выбирайте горячеоцинкованные лотки, для агрессивных сред — лотки из нержавеющей стали.
2. Количество опор и их периодичность непосредственно влияют на прочность конструкции. Если делать опоры реже, чем того требует расчёт БРН, лестничные лотки провиснут.
3. Чтобы избежать заломов кабеля и повреждения трассы, нельзя разрезать лотки при монтаже. Нужно использовать фасонные элементы для поворотов и разветвлений.
4. При прокладке вдоль углов или инженерных конструкций нужно выдерживать достаточный радиус поворота трассы.
5. При необходимости прокладки силовых и слаботочных кабелей в одном лотке должны быть установлены разделители.
