Допустимые нагрузки для кабеленесущих систем

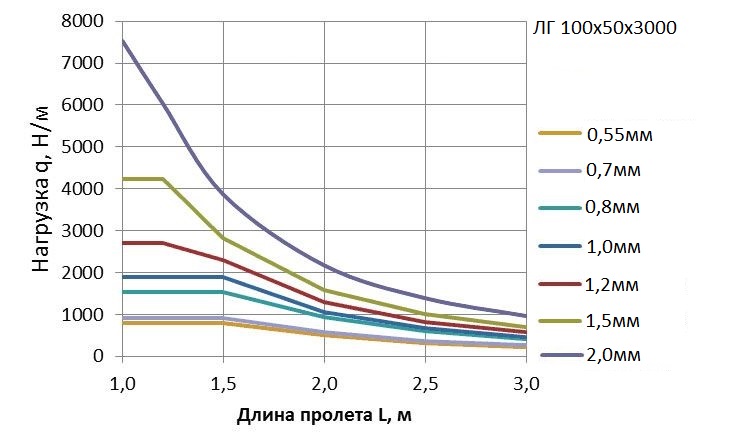

график допустимой нагрузки кабельных трасс

Кабеленесущие системы являются часто встречающимися элементами конструкций, применяемых при открытой проводке различных кабелей, как в производственных, так и в жилых помещениях. Они представляют собой каналы из металла или пластмассы и имеют дополнительно в своем составе:

  1. элементы соединительные;
  2. элементы, которые позволяют осуществлять ответвление отдельных кабелей от основного магистрального направления прокладки кабелей;
  3. аксессуары для крепления различных электроустановочных деталей.

Прочность кабеленесущей системы характеризуют такие ее параметры, как нагрузка:

  • максимальная;
  • номинальная.

Технические характеристики определяются

  • толщиной листа металла, использованного на изготовление отдельных компонентов системы;
  • формой профиля;
  • размером стенок лотков/коробов;
  • шагом, с которым устанавливаются опорные элементы при прокладке кабеленесущей магистрали.

При расчете требуемой несущей способности, выбранного типа кабеленесущей системы, необходимо предварительно определить суммарный вес кабелей/проводов (Pk), приходящийся на один погонный метр этой системы по формуле (1), приведенной ниже.

(1) Pk = ∑(Mi*Ni), где
       Mi – погонная масса кабелей и проводов, кг/пм;
       Ni – число кабелей и проводов одного типа.

измерение допустимой нагрузки

Если есть участок кабельной трассы, проходящий снаружи сооружения, то необходимо также учитывать возможность воздействия природных факторов, например, таких как снег, исходя из среднестатистических данных для конкретного района по уровню выпадения осадков.

В этом случае к нагрузке Pk, рассчитанной ранее на один погонный метр системы, необходимо добавить нагрузку Pс, испытываемую системой, за счет того, что на поверхности лотка могут находиться осадки в виде снега.

В этом случае используют формулу:

P=Pk+Pc*(A/1000), где

Pc – удельная снеговая нагрузка в конкретном климатическом регионе, кг/м²;
А – ширина кабельного лотка, мм.

Среди эксплуатационных характеристик различных нагружаемых систем (к которым относятся и кабеленесущие системы) иногда указывают параметры: SWL и WLL, означающие в соответствии с европейскими стандартами соответственно безопасную и предельную нагрузку, указываемые в кН. Фактическое значение величин SWL и WLL определяется только в лабораторных условиях.

Проектирование систем кабельных лотков должно вестись так, чтобы реальная нагрузка, которая ими испытывается в процессе эксплуатации, не превышала значения SWL, а их испытания должны проводиться в соответствии с ГОСТом Р 52868-2007. При этом:

  • монтаж осуществляется в горизонтально расположенной плоскости;
  • опоры предполагаются абсолютно жесткими;
  • испытуемые лотки крепятся к опорам болтами и гайками;
  • на конечных участках соединений нет;
  • поперечная нагрузка на лоток (и продольная) распределяется равномерно по всей его длине;
  • максимальный прогиб продольного участка должен быть меньшим (или равным) 1 % расстояния между рядом расположенными опорными элементами;
  • максимальный прогиб в плоскости сечения должен быть меньшим (или равным) 5 % ширины лотка;
  • минимальное значение отношения предельно допустимой нагрузки к разрушающей нагрузке (определяющее запас прочности) — 1,7 от заявленной несущей способности.

Рекомендации изготавления и инсталляции кабельных лотков

балки под нагрузкой
  1. Если спинка лотка по ширине превышает 30 сантиметров, необходимо использовать в качестве материала листы стали не менее 1 мм толщиной.
  2. При защите поверхности с помощью горячего цинкования для придания антикоррозионных свойств, толщину стального листа для кабельных лотков выбирают равной или большей:
    1. 1,0 мм (если спинка равна 5…20 сантиметров);
    2. 1,2 мм (если спинка равна 20…30 сантиметров);
    3. 1,5 мм (если спинка превышает 30 сантиметров).
  3. Оптимальным вариантом крепления кабеленесущих систем является использование опор через каждые два метра.
  4. Оптимальная длина кабельного лотка — три метра. Но в ряде случаев удобно использовать и двухметровые лотки, и лотки длиною в 2,5 м.
