Варианты покрытия (исполнения) продукции ЗКМК

Для защиты металлических кабельных лотков ЗКМК от воздействия кислорода и придания коррозионной стойкости применяются 5 вариантов исполнения изделий:

  1. ZN – цинкование методом Сендзимира,
  2. HDZ – горячее цинкование,
  3. AISI – изготовление из нержавеющей стали AISI 304 (российский аналог – 12Х18Н10Т),
  4. RAL – порошковое окрашивание в цвета RAL,
  5. ZG – гальваническое цинкование.
Лотки RAL
Лотки RAL

1. Оцинковка методом Сендзимира

Особенности цинкования по Сендзимиру

Метод Сендзимира — это способ нанесения цинкового покрытия, при котором нагретые стальные листы непрерывно пропускают через ванну с расплавленным цинком. После этого излишки металла с поверхности сдувают струёй сжатого воздуха. В результате на поверхности образуется слой цинка толщиной от 10 до 40 мкм, что меньше, чем при обычном горячем цинковании.

Лотки, оцинкованные методом Сендзимира

Оцинкованные методом Сендзимира лотки имеют меньшую степень защиты, чем при горячем или гальваническом цинковании. Но такие изделия стоят дешевле из-за простого технологического процесса и малого расхода цинка. Их используют в тёплых сухих помещениях, где не нужна высокая коррозионная стойкость – складах, офисах, магазинах.


Схема цинкования методом Сендзимира

2. Горячее цинкование

Что такое горячее цинкование

Горячее цинкование – самый простой технологически метод нанесения цинка на поверхность металла для защиты от коррозии. При горячем цинковании изделие погружают в ванну с расплавленным цинком температурой около 450 градусов Цельсия. Метод подходит для изделий простой формы – кабельных лотков, уголков, направляющих и крепежа.

Где применяются горячеоцинкованные лотки?

Антикоррозийное покрытие горячеоцинкованных лотков толще покрытия при других методах цинкования (получается слой толиной от 45 до 200 мкм). После горячего цинкования лотки могут эксплуатироваться при температурах от -60 до +40 °C, в том числе и вне крытых помещений. Средний срок службы такого изделия в несколько раз больше, чем окрашенного.

Горячее цинкование в ЗКМК

3. Исполнение из нержавейки AISI 304

Что такое нержавеющая сталь

Нержавеющая сталь, или нержавейка – это легированная сталь, устойчивая к коррозии и обладающая термостойкими свойствами. Легирующие добавки (хром, никель, марганец, титан) добавляются в сплав железа с углеродом для придания стали желаемых свойств.

Сплав AISI 304 содержит 17-19 % хрома и 9-11 % никеля, отчего эту сталь и схожие с ней иногда маркируют числами 18/10 или 18/8. Хром создаёт на поверхности стали пассивирующий оксидный слой и тем самым придаёт ей коррозионную устойчивость. Никель формирует аустенитную структуру и отвечает за прочность, жаропрочность и ударную вязкость.

Российские аналоги стали AISI304 – стали 08Х18Н10 и 12Х18Н10Т (с повышенным содержанием титана), имеющие сходный химический состав.

Чем отличается нержавеющая сталь от оцинкованной

  • Нержавеющая сталь – содержит специальные добавки для защиты от коррозии.
  • Оцинкованная сталь – имеет защитный цинковый слой только на поверхности.

Оцинковка дешевле и лучше поддаётся обработке, в то время как нержавейка устойчивее к воздействиям внешних сред, механическим воздействиям, а также обладает более привлекательным внешним видом.

Лотки из нержавеющей стали используются в особых климатических условиях – под навесом, под открытым небом, на химических или пищевых производствах. Для большинства других условий эксплуатации кабельных трасс подойдут оцинкованные лотки.

Кабельные лотки из нержавейки

Лотки из нержавеющей стали AISI 304, AISI 316 или из российской стали 12X18H10T – самый дорогой и самый коррозионно устойчивый вариант исполнения. Предназначены для использования под навесом или со свободным доступом воздуха. Также доступно климатическое исполнение ХЛ1 – на открытом воздухе с воздействием любых атмосферных факторов Такие лотки используются в промышленных, общественных и технических помещениях с повышенными требованиями к коррозионной стойкости, гигиеничности и пожаробезопасности.

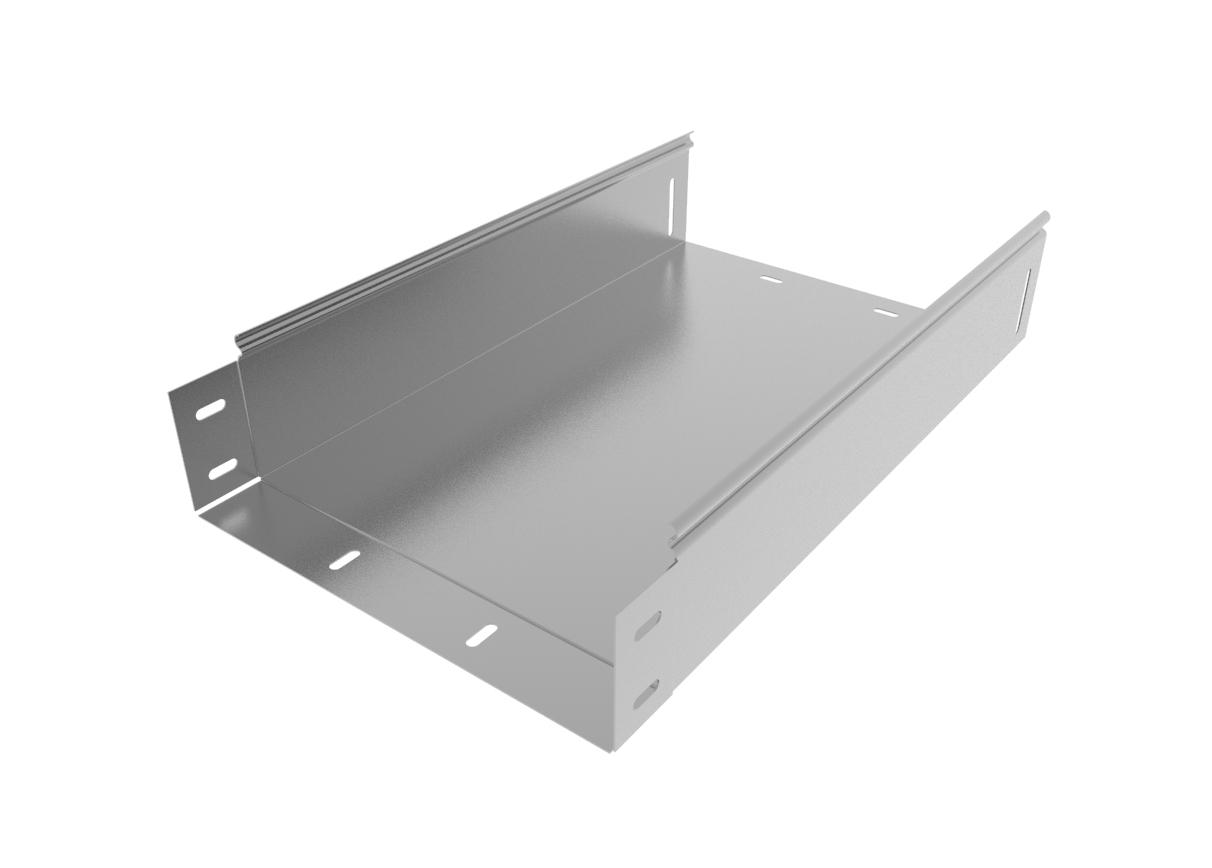

Кабельный лоток из нержавеющей стали

4. Окраска RAL, или порошковая окраска

Что такое порошковая окраска

Порошковая покраска – это нанесение лакокрасочного покрытия в виде порошка, который потом полимеризуется при высокой температуре. Частицы краски, состоящие из модифицированных полимеров, удерживаются на поверхности изделия за счёт электростатического притяжения. После этого изделие помещают в печь. Нагреваясь до 200°C, покрытие плавится и полимеризуется, формируя равномерный и прочный слой.

Порошковая окраска отличается повышенной стойкостью к механическим повреждениям, включая царапины и сколы, а также высокими декоративными качествами. Подготовка металлической поверхности, как и при других способах цинкования, требует обезжиривания, очистки или промывки специальными составами. Срок службы покрытия варьируется в зависимости от условий эксплуатации и типа обрабатываемого металла, составляя в среднем 15–20 лет.

Где используются лотки, окрашенные в цвета RAL

Лакокрасочные покрытия защищают от коррозии обычный чёрный металл и придают ему декоративный вид. Покрасить таким способом можно любые лотки: перфорированные, глухие, лестничные и тяжёлые. Для того, чтобы кабельная система могла вписаться в любой интерьер, ЗКМК предлагает для порошковой окраски более 170 цветов из каталога RAL. Важно помнить, что колеровка проводится строго по каталогу, то есть смешивание оттенков из палитры RAL невозможно. Порошковая окраска создаёт прочное, устойчивое к коррозии и механическим повреждениям покрытие. Тем не менее, окрашенные порошковым методом лотки не подходят для эксплуатации в агрессивных условиях: в горячих цехах, на химических производствах или под открытым небом.

Палитра цветов RAL

5. Гальваническое цинкование

Оцинковка гальваническим методом

В ходе гальванического, или электрохимического, цинкования покрытие на изделие наносится в растворе электролита с использованием электрического тока. Изделие погружают в раствор и подключают к отрицательному полюсу источника постоянного тока, а анод с цинком – к положительному. Из-за разности электрических потенциалов цинк постепенно осаждается из раствора на поверхность изделия.

Толщина получаемого цинкового покрытия – от 6 до 40 мкм. Готовая деталь имеет серебристый или желтоватый оттенок.

Что оцинковывается гальваникой

Гальваническое цинкование используется преимущественно для деталей небольшого размера или сложной формы, в том числе метизов, крепежа, фитингов и элементов монтажной системы кабельных лотковсоединителейпластинскобуголков. Оно не рекомендуется для обработки высоконагруженных изделий или изделий, работающих в агрессивных средах.

Как выбрать вариант исполнения кабельного лотка?

При выборе варианта исполнения обращайте внимание, в каких условиях предполагается прокладывать кабельную трассу. Для сухих отапливаемых помещений подойдут окрашенные лотки или оцинкованные по Сендзимиру. Для более сложных условий эксплуатации (холодные помещения, крытые склады, под открытым небом) – оцинкованные горячим методом или выполненные из нержавейки.

Какие лотки дешевле?

Самый дешёвый и распространённый вариант – обычные оцинкованные лотки. Самый дорогой, но и самый надёжный – лотки из нержавеющей стали.
